O superaquecimento é essencial para a eficiência das turbinas de geração de energia, mas um excesso de superaquecimento (temperatura) destrói os equipamentos a jusante. Isso torna o atemperador um elemento de controle crítico para proteger os ativos.
Um atemperador de vapor (também chamado de dessuperaquecedor em aplicações onde a temperatura do vapor superaquecido é reduzida até a temperatura de saturação, ou perto dela) reduz a temperatura do vapor superaquecido injetando água finamente atomizada diretamente no fluxo de vapor. Quando aplicado corretamente, a água evapora quase instantaneamente, baixando a temperatura do vapor até o setpoint desejado pelo operador.

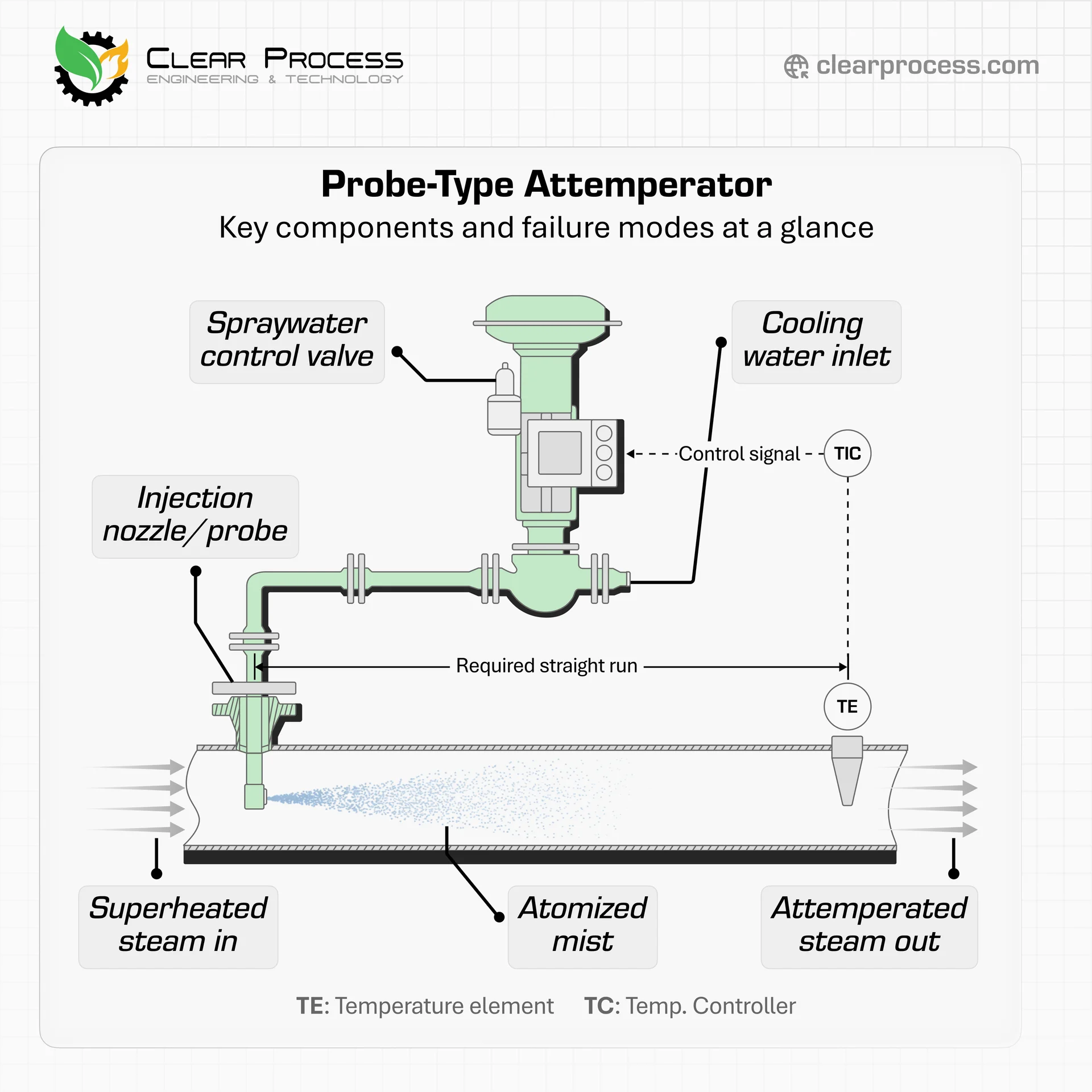

Como funciona um atemperador tipo sonda (de bico)
- Inserção da sonda: Um conjunto de bico se estende até o centro da linha principal de vapor, pulverizando água axialmente (paralela ao fluxo de vapor).
- Injeção de água: A água de dessuperaquecimento é injetada e atomizada através da ponta do bico, criando um cone de gotas finas.
- Evaporação: O vapor de alta velocidade arrasta as gotas, que evaporam e absorvem calor do vapor circundante, reduzindo assim a temperatura do vapor.
- Controle: Um elemento de temperatura a jusante fornece realimentação à válvula de controle da água de pulverização, modulando a vazão de água para manter o setpoint preciso.
Modos de falha comuns
Trincamento por fadiga térmica - Os diferenciais de temperatura entre o vapor e a água de pulverização podem exceder 700 graus F, causando um severo choque térmico do conjunto da sonda durante as operações cíclicas.
Impacto de água - Uma atomização deficiente ou gotas de pulverização superdimensionadas atingem as paredes da tubulação antes de evaporar, causando choque térmico e erosão.
Entupimento do bico - Contaminantes ou depósitos da água de alimentação restringem os padrões de pulverização, provocando excursões de temperatura.
Trecho reto insuficiente - Um comprimento inadequado de tubulação a jusante impede a evaporação completa, enviando golfadas de água para as turbinas ou outros equipamentos.
Produtos químicos da água de caldeira - Certos produtos químicos de tratamento da água de caldeira, quando injetados nas seções de baixa pressão do desaerador e na tubulação de sucção da água de alimentação da caldeira, precipitam dentro do superaquecedor e causam incrustação e, por fim, falhas do superaquecedor.
Projetos tipo sonda vs. tipo anel
Os projetos tipo sonda permanecem comuns em aplicações industriais de carga estável, enquanto os atemperadores tipo anel (circunferenciais), que pulverizam perpendicularmente ao fluxo e mantêm as válvulas de controle fora do ambiente de vapor quente, tornaram-se padrão nas plantas de ciclo combinado cíclicas devido à melhor resistência à fadiga térmica.
Recomendações de inspeção
A inspeção regular dos bicos de pulverização, dos internos do difusor e da tubulação a jusante deve fazer parte de todo programa de manutenção do sistema de vapor. Além disso, as inspeções por boroscópio dos tubos do superaquecedor devem incluir a avaliação de incrustações dentro dos tubos e a evidência de superaquecimento localizado decorrente dessa incrustação.
