Engenharia Multidisciplinar para Todos os Setores
Processo de projeto em etapas com revisões colaborativas de modelos 3D. Entregáveis prontos para aprovação, licitação e construção de sistemas de vapor, calor de processo, utilidades de planta, cogeração (CHP), geração de energia e uso de energia.
O QUE PROJETAMOS
De Casas de Caldeiras a Plantas Novas
Engenharia e projeto para novas instalações, retrofits, upgrades e projetos de conformidade em todos os setores.
Sistemas de plantas novas: casas de caldeiras completas, aquecedores de queima direta, ilhas de cogeração (CHP) e de geração, plantas de CO₂ e infraestrutura para novas instalações.
Retrofits e expansões de plantas existentes: captura das condições existentes, projeto de novos sistemas que se ajustam a espaços reduzidos e operações ativas, equilibrando construtibilidade, manutenção e custo total de propriedade.
Upgrades de equipamentos e sistemas: novas caldeiras, projeto de HRSG, queimadores, sistemas de tiragem, redução de emissões SCR/SNCR, economizadores, conversões de grelha, sistemas de água de alimentação, recuperação de calor residual, conformidade com a ASME Seção I e análise de flexibilidade de combustível.
Emissões e conformidade ambiental: SCR, SNCR, ESP, filtros de mangas, DSI, injeção de carvão ativado, lavador de gases, sistemas FGR (recirculação de gases de combustão), CEMS e projeto de chaminés para atender aos requisitos regulatórios.
Entregáveis em etapas de Revisão, Suprimentos e Construção: pacotes de desenhos, especificações de compra, administração de suprimentos, mapa comparativo de propostas, levantamento de materiais (MTO) e detalhamento em nível de fabricação.
Análise avançada e conformidade com códigos de projeto: CFD, FEA, análise de tensões em tubulações (B31.1 e B31.3), projeto de vasos de pressão ASME (Seção I, VIII-1, VIII-2), NBIC, NFPA, AISC, AWS, etc.
ENTREGÁVEIS
O Que um Pacote de Projeto Inclui
O escopo varia conforme o projeto. Um pacote multidisciplinar típico inclui desenhos, modelos, especificações e listas coordenados entre todas as especialidades.
Engenharia Colaborativa por Etapas
Cada etapa inclui revisão do modelo 3D, detecção de interferências e feedback coordenado entre todas as especialidades antes de avançar.
P&ID
Arranjo Geral
Isométrico de Tubulação e Lista de Materiais (BOM)
Isométrico de Tubulação
P&ID
Arranjo Geral
Isométrico de Tubulação e Lista de Materiais (BOM)
P&ID
P&ID
Arranjo Geral
Isométrico de Tubulação e Lista de Materiais (BOM)
Isométrico de Tubulação
P&ID
Arranjo Geral
Isométrico de Tubulação e Lista de Materiais (BOM)
P&ID
P&ID
Arranjo Geral
Isométrico de Tubulação e Lista de Materiais (BOM)
Isométrico de Tubulação
P&ID
Arranjo Geral
Isométrico de Tubulação e Lista de Materiais (BOM)
P&ID
Do Projeto Intencional ao Desempenho Real

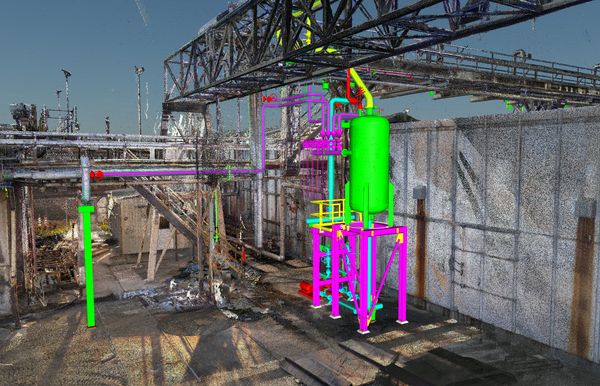

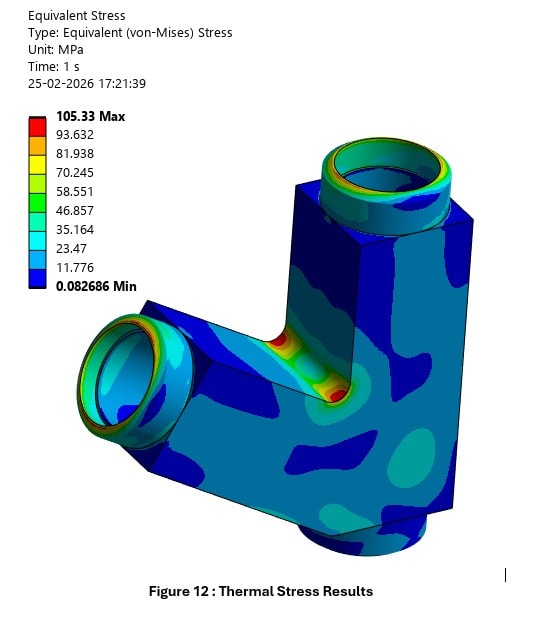

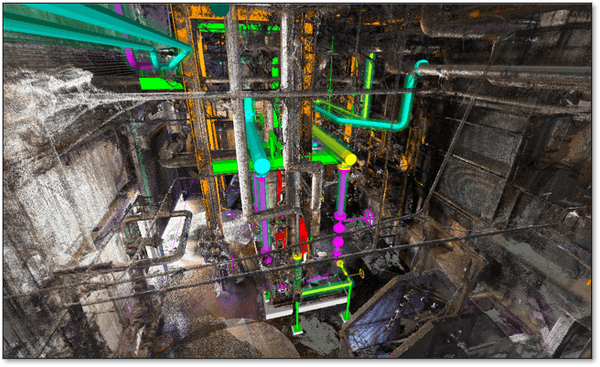

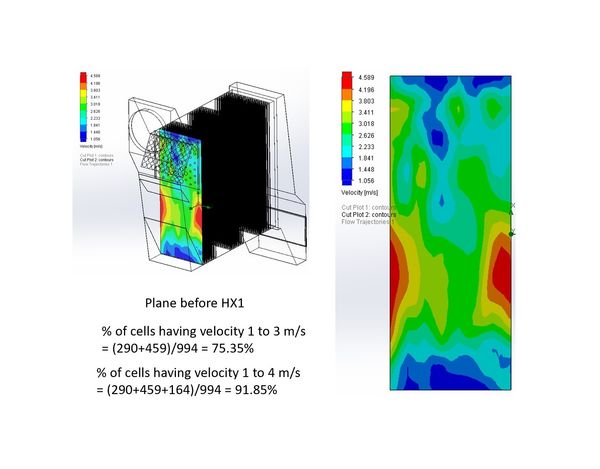

Modelos 3D de planta construídos sobre nuvens de pontos obtidas por escaneamento a laser dinâmica de fluidos computacional, análise de elementos finitos e visualização completa da instalação.
Pacotes de Projeto Abrangentes
Especificações, listas de instrumentos, lógica de controle e documentos de aquisição. Um pacote completo desde a definição do processo até os detalhes prontos para construção.
| Entregável |
|---|
| P&IDs e Malhas de Controle PID |
| Desenhos de Arranjo Geral |

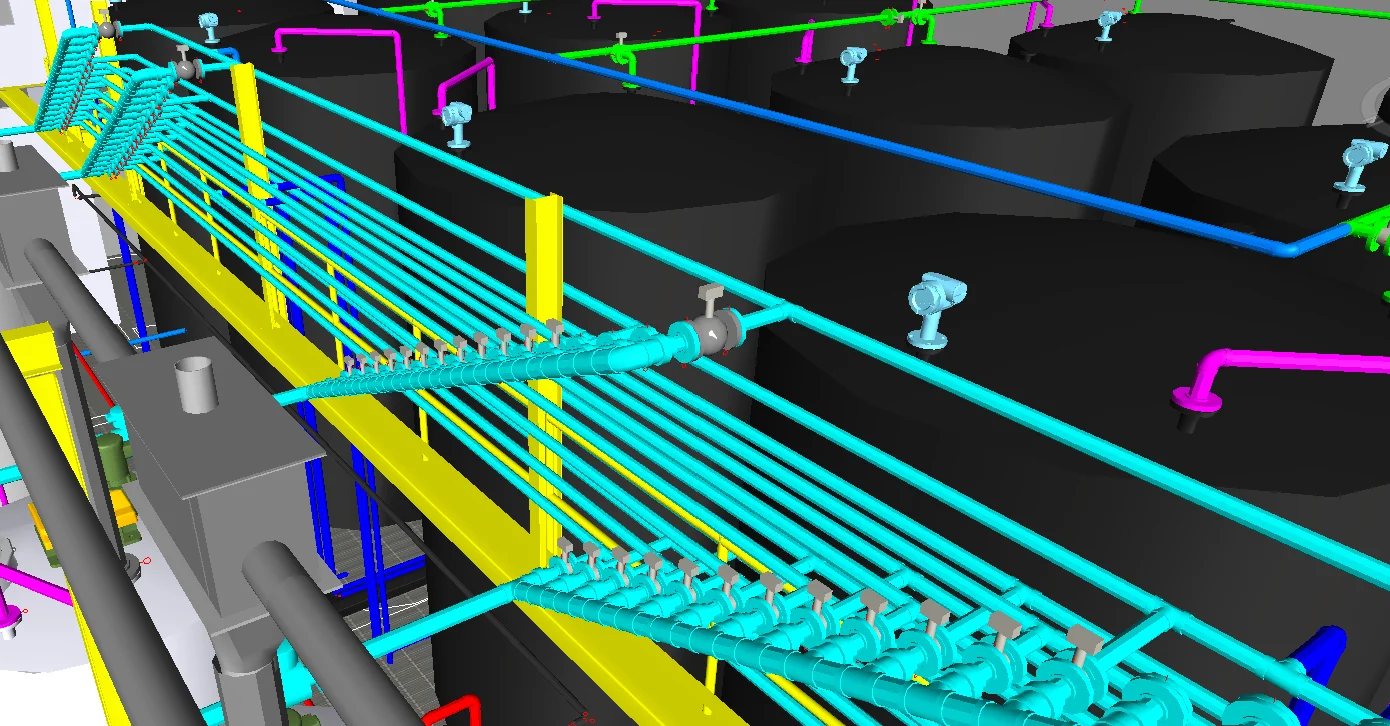

| Modelo 3D de Planta |
| Isométricos de Tubulação |
| Desenhos de Fundação |
| Especificações de Equipamentos |
DISCIPLINAS
Sete Disciplinas, uma Equipe Coordenada
Cada disciplina produz seus próprios entregáveis, mantendo-se alinhada por meio de um ambiente de projeto compartilhado e revisões entre disciplinas nos marcos principais.
Processos
Balanço de massa e energia, P&IDs, diagramas de fluxo de processo, desempenho de caldeiras, dinâmica de fluidos, circulação de caldeiras, cálculos de emissões, análise de torres de resfriamento, análise de chillers, análise de perigos de processo e HAZOP.
Mecânica e Tubulação
Dimensionamento e especificações de equipamentos rotativos (ventiladores, bombas, compressores), dimensionamento de sistemas de cogeração (CHP) (motores alternativos e turbinas), dimensionamento de caldeiras, projeto de vasos de pressão ASME Seção VIII Div. 1 e 2, projeto ASME BPVC Seção I, arranjo e isometria de tubulação, análise de tensões em tubulações (Caesar II) e projeto de refratário e ancoragens.
Estrutural e Civil
Engenharia de aço estrutural, arranjos e detalhamento de aço estrutural, projeto de fundações e armaduras, terraplenagem, projeto de drenagem e projeto de utilidades subterrâneas (água, esgoto, água de incêndio, gás natural).
Elétrica
Diagramas unifilares, listas de cabos, arranjos de CCM (centro de controle de motores), especificações de inversores de frequência (VFD), distribuição de energia, roteamento de eletrodutos, conexão à rede para consumo ou venda de energia, dimensionamento e especificação de painéis de manobra, projeto de baixa e média tensão, estudo de arco elétrico, análise de curto-circuito e ajustes de sobrecarga de motores.
Instrumentação e Controle
Programação de CLP Allen-Bradley desenvolvimento de IHM, diagramas lógicos SAMA, listas de E/S, especificações de instrumentos, arranjos de painéis, descrições funcionais, narrativas de controle, listas de desarmes (trips)/permissivos/intertravamentos, projeto de BMS, projeto lógico de sistemas de combustão, integração de DCS, OPC-UA e ICSS.
Industrial
Otimização do layout de planta, arranjo de equipamentos para acesso de manutenção e operabilidade, análise de fluxo de materiais e combustível, roteamento de transportadores e sistemas de movimentação de materiais, planejamento de acessos e rotas de saída, revisões de construtibilidade e coordenação de conformidade com OSHA e normas regulatórias.
Modelagem 3D, Projeto e Escaneamento 3D
Entregáveis de desenhos detalhados em 2D, modelagem 3D em AutoCAD Plant 3D, visualização Navisworks em todos os projetos, escaneamento a laser terrestre e LIDAR/fotogrametria com drone.
EXEMPLOS DE PROJETOS
Engenharia detalhada
exemplos de projetos
Engenharia Detalhada
Projeto de reparo dos coletores inferiores das paredes laterais evita substituição de US$ 3–4 milhões
Desenvolvemos e coordenamos um procedimento de escavação e reparo, respaldado por cálculos detalhados de tensões nos coletores inferiores das paredes laterais, realizados em estrita conformidade com a ASME BPVC Seção I. O reparo evitou uma substituição completa estimada em US$ 3–4 milhões e uma parada forçada estimada de 8 a 10 semanas.
Desgargalamento
Desgargalamento e Expansão de Capacidade em Unidade de Biochar
Uma análise abrangente do rendimento de pirólise com balanço de massa e energia para identificar restrições de processo e equipamento e traçar o caminho para triplicar a capacidade de produção de biochar.
Caldeiras de Potência
Caldeira BFB para biomassa de alta umidade — América do Sul
Projeto completo de caldeira BFB para uma usina de biomassa na América do Sul, com manuseio de combustíveis de alta umidade e engenharia de combustão e transferência de calor sob medida.
ABORDAGEM
Projeto de Engenharia Típico
Entrega em fases com revisões de projeto nos marcos principais, garantindo o alinhamento antes de avançar para a construção.
Base de Projeto e Escopo
Estabelecer os critérios de projeto, os códigos e normas aplicáveis, as condições do local, os procedimentos de execução do projeto e as interfaces com os sistemas existentes. Projetos em plantas existentes podem incluir uma visita ao local para coletar dados operacionais relevantes e/ou escaneamento a laser 3D para capturar as condições existentes.
Engenharia Multidisciplinar
Desenvolvimento em paralelo dos projetos de processo, mecânica, elétrica, estrutural, tubulação e controle. Revisões de coordenação periódicas identificam conflitos entre disciplinas de forma antecipada.
Revisões e Aprovações de Desenhos
Revisões de projeto colaborativas nos marcos de 30%, 60% e 90%, com a contribuição das partes interessadas incorporada em cada etapa.
Pacote IFC (emitido para construção) e Suporte à Licitação
Pacotes de desenhos emitidos para construção, especificações de equipamentos e apoio à avaliação de propostas para a compra de equipamentos.
Suporte à Construção e ao Comissionamento
Suporte às atividades de construção (remotamente ou no local). Suporte de comissionamento e ajuste para alcançar uma operação comercial e otimizada.
Encerramento do Projeto
Documentação as-built (conforme construído) e retrospectiva do projeto para reconhecer os sucessos e colaborar em oportunidades de melhoria para projetos futuros.
O DIFERENCIAL CPE
Engenheiros que projetam
esses sistemas
A equipe da CPE projeta, diagnostica e otimiza os sistemas que desenvolve. Essa experiência se reflete nos desenhos, nas especificações e nas revisões de projeto.
Capacidade de Escaneamento para Projeto
O escaneamento a laser terrestre interna e o LIDAR com drone permitem que a CPE capture as condições existentes e projete diretamente dentro da geometria medida quando o projeto exige.
Profundidade em Caldeiras e Sistemas de Vapor
Os engenheiros da CPE projetam, diagnosticam e otimizam caldeiras e sistemas de vapor. Esse conhecimento especializado aparece nas decisões de projeto, do arranjo dos tubos às tensões admissíveis em tubulações.
Multidisciplinaridade em Fonte Única
Todas as disciplinas sob o mesmo teto eliminam as lacunas de coordenação entre empresas e os critérios de projeto conflitantes. Uma equipe, um único conjunto de padrões.
Projeto Fundamentado em Análise
As análises de CFD (Ansys), FEA (Nastran, SolidWorks) e tensões em tubulações (Caesar II) fundamentam as decisões de projeto de forma antecipada, antes que se tornem mudanças caras em campo.
Tem uma pergunta
de engenharia?
Conte-nos no que você está trabalhando e informaremos como a CPE pode ajudar.
NOSSOS SERVIÇOS
Profundidade de Engenharia em Todo o Ciclo de Vida do Projeto
Da avaliação inicial até entregas prontas para construção: caldeiras, sistemas de combustão, vapor e condensado, controle de emissões e infraestrutura de energia.
