Reduzir Custos de Energia e Emissões com Resiliência Operacional
Estabeleça benchmarks e KPIs de uso de energia, identifique onde ocorrem as perdas, determine as inter-relações das causas raiz dessas perdas, identifique áreas para recuperação de calor residual e, então, desenvolva um plano de implementação priorizado para atacar as causas raiz e aproveitar essas áreas de recuperação de calor residual.
PROBLEMAS COMUNS
Quando uma auditoria energética é o passo certo?
A produção está limitada pelo calor de processo, os custos de energia estão subindo, ou os KPIs de energia estão aumentando ou são desconhecidos.
Os sistemas de distribuição de vapor e de coleta de condensado não foram auditados recentemente e sua condição é desconhecida.
Um projeto de capital está sendo planejado e o benchmark energético da instalação precisa ser estabelecido antes de definir o escopo do projeto.
Vários problemas conhecidos foram identificados, mas não há um panorama claro do impacto relativo, da prioridade ou de por onde começar.
Falhas recorrentes de equipamentos (como bombas, válvulas de controle e trocadores de calor) apesar de reparos repetidos, sem uma causa raiz clara.

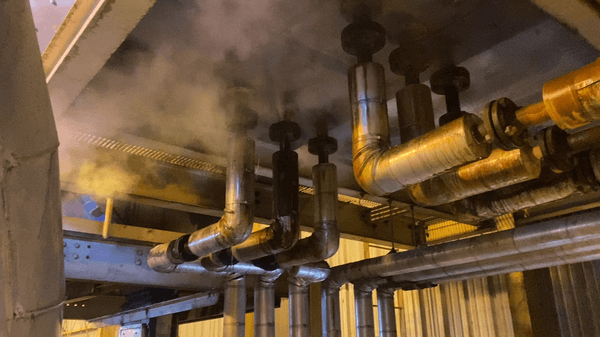

O alívio de vapor aumentou e/ou há vazamento de vapor na rede de distribuição e nos consumidores.
Observa-se condensado vazando/sendo liberado no solo.

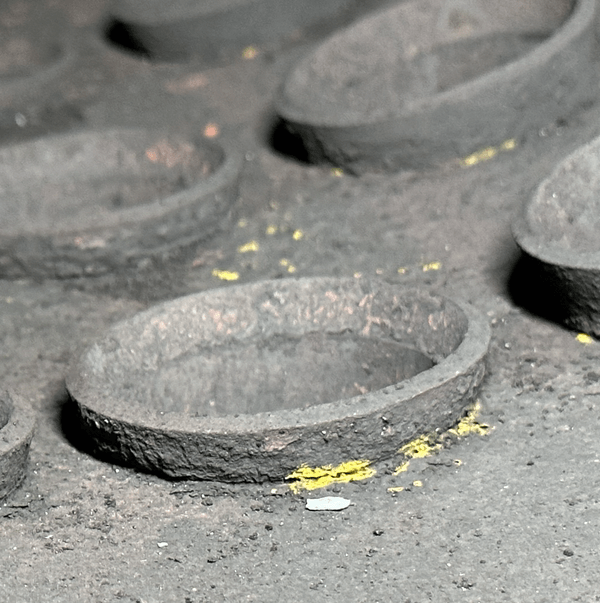

Observam-se pites e/ou incrustações no lado de água das caldeiras.
As condições do combustível (teor de umidade, teor de ácido, teor de nitrogênio, etc.) mudam.
Golpe de aríete nos sistemas de tubulação.
ENTREGÁVEIS
Dos dados de campo ao plano de ação
As auditorias produzem resultados prontos para a tomada de decisão. Os relatórios são estruturados para apoiar o planejamento de paradas, as aprovações de capital e o sequenciamento da execução.
Relatório de auditoria com achados e recomendações
Dados de campo, cálculos de eficiência e recomendações priorizadas em um único documento, pronto para o planejamento de capital e a programação de paradas.
Evidências de campo e diagnósticos
Imagens térmicas, análise de gases de combustão, levantamentos de purgadores de vapor e medições de campo realizadas durante auditorias energéticas no local.
Registro de oportunidades priorizado
Cada oportunidade é classificada por economia de energia, custo de implementação e período de retorno do investimento para apoiar o planejamento de capital e a programação de paradas.
| Achado | Categoria | Impacto |
|---|---|---|
| Otimizar os setpoints de O₂/CO da combustão | Médio prazo | ~$85K/ano em economia de combustível |
| Instalar recuperação de vapor de flash do condensado | Longo prazo | ~$120K/ano em energia + água |
| Substituir 12 purgadores de vapor com falha (coletores da Área B) | Ganho rápido | ~340 lb/hr de perda de vapor |
ESCOPO
Áreas de foco comuns de uma auditoria energética
Cada auditoria energética é dimensionada para a instalação. Estas são as áreas mais comumente incluídas, organizadas por geração do calor de processo (ou seja, caldeiras), distribuição e retorno do calor de processo (ou seja, sistemas de vapor e condensado) e utilização do calor no processo (ou seja, secadores, trocadores de calor, colunas de destilação, etc.).
Desempenho da Caldeira
Avaliação de referência da combustão por meio de análise de gases de combustão (O₂, CO, NOₓ, temperatura da chaminé). Eficiência calculada, oportunidades de ajuste identificadas e configuração operacional avaliada.
Vazamentos de Vapor, Condensado e Ar Comprimido
Auditoria visual de vazamentos de vapor, condensado e ar comprimido por área. Perdas quantificadas por local em lb/hr e $/ano, com sequência de reparo priorizada.
Recuperação de Condensado e Purga
Taxas de retorno de condensado, potencial de recuperação de vapor de flash e recuperação de calor da purga. Identifica onde condensado ou vapor de flash está sendo perdido para o dreno ou a atmosfera.
Tratamento de Água e Água de Alimentação
Desempenho do abrandador e da osmose reversa (OR), química da água de alimentação, níveis de condutividade e adequação do tratamento químico. Sinaliza condições que contribuem para incrustações, purga excessiva ou danos aos equipamentos.
Purgadores de Vapor
Levantamento da condição dos purgadores de vapor e das pernas de dreno. Cada purgador é classificado por condição (falhou aberto, falhou fechado, inundado, em by-pass, ausente) com as perdas estimadas.
Isolamento

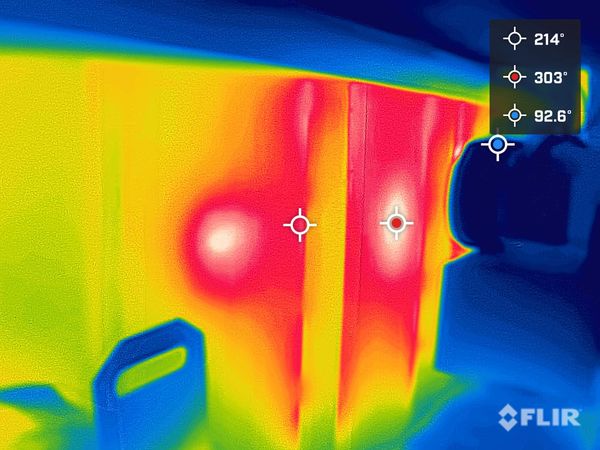

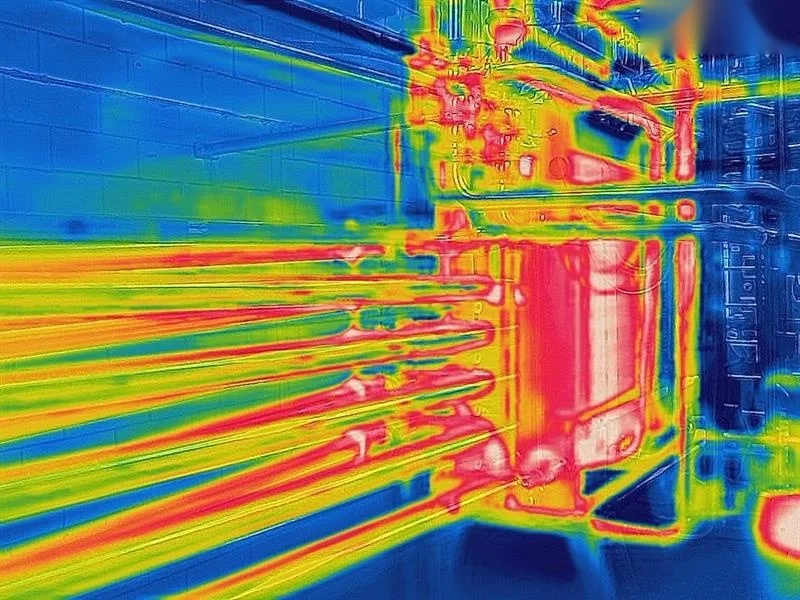

Termografia infravermelha (IR) de superfícies sem isolamento ou com isolamento insuficiente: tubulações, coletores, tanques, desaeradores e invólucros de caldeiras. Perda de calor e economia quantificadas por local.
Qualidade do Vapor
A qualidade do vapor pode se deteriorar por diversos motivos. Isso pode ocorrer devido a separadores de água do tubulão de vapor da caldeira mal projetados ou danificados, ou à perda de calor em longos trechos de tubulação (especialmente em tubulações superdimensionadas e/ou com isolamento deficiente).
Recuperação de Calor Residual do Processo
Identifique e quantifique onde o calor é perdido no processo (chaminés, calor rejeitado para torres de resfriamento, vapor de alta usado para aquecer fontes de baixa temperatura) para realizar uma análise pinch e identificar oportunidades de recuperação de calor residual. As soluções vão desde sistemas de recuperação localizados (recuperadores) até sistemas em toda a planta (bombas de calor e circuitos de distribuição de calor).
Fontes de Energia Alternativas
Concentra-se em identificar maneiras de revalorizar o calor residual do processo em energia de nível térmico mais elevado para deslocar a energia primária de caldeiras, fluidos térmicos ou aquecedores de ar. Também inclui a avaliação das condições energéticas específicas do local (ou seja, eletricidade intermitente de baixo custo proveniente de energia eólica ou solar da rede) para complementar a energia do processo proveniente das fontes de combustível primário.
Lógica de Fornecimento de Energia versus Resposta à Demanda
Cada processo tem uma demanda de energia única que muitas vezes fica isolada da produção do calor de processo. Cada auditoria avalia os dados de demanda de energia em todo o local para determinar se existe um esquema de controle em cascata que possa melhorar a disponibilidade de calor de processo e reduzir os custos de combustível e as emissões.
EXEMPLOS DE PROJETOS
Exemplos de projetos de
auditoria energética
Desgargalamento
Desgargalamento e Expansão de Capacidade em Unidade de Biochar
Uma análise abrangente do rendimento de pirólise com balanço de massa e energia para identificar restrições de processo e equipamento e traçar o caminho para triplicar a capacidade de produção de biochar.
Investigação de Causa Raiz
Caminho de contaminação de vapor rastreado até a origem
Múltiplos caminhos de contaminação no sistema de vapor e condensado; a causa principal: corrosão galvânica em tubulação galvanizada após um sistema de osmose reversa (OR).
COMO FUNCIONA
Projeto típico de auditoria energética
O escopo, as ferramentas e a profundidade são adaptados a cada instalação.
Consulta sem compromisso
Converse sobre as necessidades e os desafios da sua instalação. A CPE avaliará como uma auditoria energética pode apoiar seus objetivos e recomendará um escopo sob medida.
Início + Solicitação de dados
Alinhar objetivos, restrições e prazos de decisão. Revisar os desenhos disponíveis, os dados de operação e o histórico de manutenção.
Visita ao local + Medições

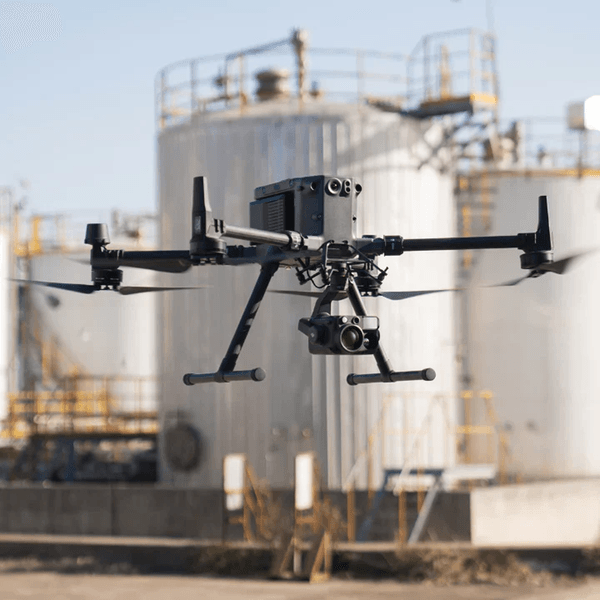

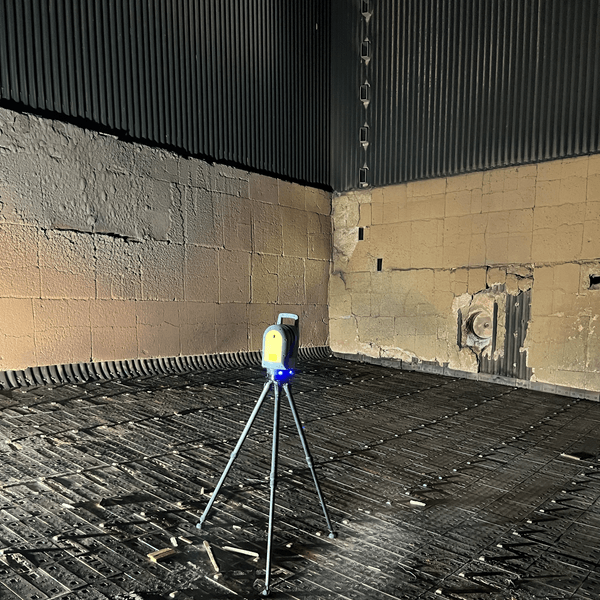

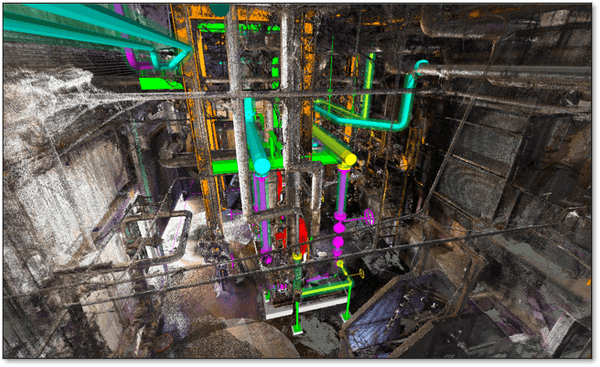

Entrevistas com as partes interessadas, inspeções de campo dos equipamentos, testes de linha de base e captura de evidências em campo por meio de termografia infravermelha (IR) e instrumentação calibrada. A CPE documenta fotograficamente os achados com anotações e realiza escaneamento a laser 3D ou fotogrametria com drones.
Registro de oportunidades + Priorização
Os achados são classificados em um registro de oportunidades com impacto quantificado, prioridade e caminho de implementação. São fornecidos as economias estimadas e os custos de capital estimados com entradas definidas e premissas de projeto. Balanços de massa e energia são desenvolvidos para cada local.
Apresentação dos resultados + Próximos passos
Revisar os achados com as partes interessadas. Alinhar prioridades, sequenciamento e próximas ações, seja de manutenção, escopo da parada ou início de um projeto de capital.
O DIFERENCIAL CPE
Engenheiros que projetam e diagnosticam
Os engenheiros da CPE projetam, solucionam problemas e otimizam esses sistemas. Essa expertise se estende a cada auditoria.
Projeto de Combustão e Caldeiras
A CPE projeta sistemas de combustão. Durante as auditorias, isso significa diagnosticar no nível do projeto: distribuição de combustível, balanceamento do sistema de ar, configuração de dampers e condição do refratário.
Engenharia de Processos
Um raciocínio no nível do sistema que rastreia como uma falha se propaga. Um problema de química da água que incrusta os tubos. Um problema de condensado que deixa ocioso o equipamento a jusante. Um problema de qualidade do combustível que eleva as emissões.
Controle e Instrumentação
Validação em campo da lógica de controle, da calibração de instrumentos e do posicionamento de sensores em relação às condições reais. Avalia o esquema de controle como um sistema, incluindo as interações entre os instrumentos e a lógica.
Investigação de Causa Raiz
Quando o mesmo problema se repete apesar dos reparos, a CPE rastreia a cadeia do sintoma até a origem: deficiências de projeto, incompatibilidades de materiais, vias de contaminação e lacunas de controle.
Tem uma pergunta sobre
auditoria energética?
Entre em contato para uma consulta gratuita. Conte-nos sobre seus desafios e objetivos e informaremos como a CPE pode apoiar seu caminho para resolvê-los e corrigi-los.
