Escaneamento a Laser 3D Interno e Operações com Drones Certificadas pela FAA para Engenharia Industrial
A CPE utiliza escâneres a laser terrestres e drones próprios - operados por pilotos certificados FAA Part 107 - para documentar as condições existentes desde a viabilidade até a construção. Capture os dados que impulsionam melhores decisões, reduzem surpresas no projeto e diminuem os custos totais do ciclo de vida do projeto.
MÉTODOS DE CAPTURA
Como a CPE Captura as Condições Existentes
A CPE possui e opera todo o equipamento de Escaneamento 3D internamente - sem subcontratados, sem empresas de topografia terceirizadas. O método de digitalização adequado é selecionado com base nos requisitos de engenharia, nas condições do local e no uso posterior dos dados.
Escaneamento a Laser Terrestre
Equipamento CPE
Mais indicado para
Como apoia a engenharia
Caso de uso típico
Fotogrametria com Drones
Equipamento CPE
Mais indicado para
Como apoia a engenharia
Caso de uso típico
LiDAR com Drones
Equipamento CPE
Mais indicado para
Como apoia a engenharia
Caso de uso típico
OS DADOS
Por Que as Plantas Estão Adotando o Escaneamento 3D
Captura mais rápida, menos visitas ao local e menor custo total do projeto. Com base em um levantamento representativo de uma instalação industrial.
0%50%
Menos Tempo em sua Planta
10 vs 20 homens-hora no local
0%26%
Menor Custo Total do Projeto
Líquido dos custos de equipamento e equipe
0x925,000x
Mais Pontos de Dados por Dia
888 milhões vs 960 com a medição tradicional
| Métrica | Levantamento Tradicional | Escaneamento 3D |
|---|---|---|
| Pontos de dados por dia | 960 | 888,000,000 |
| Homens-hora no local | 20 | 10 |
| Horas totais do projeto | 59 | 28 |
Com base em uma comparação representativa de projetos para um levantamento típico de uma instalação industrial. Os resultados reais variam conforme o escopo do projeto e as condições do local.
ENTREGÁVEIS
O Que Você Recebe
Nuvens de pontos combinadas terrestres e de UAV, modelos de fotogrametria e desenhos de modelos 3D em formatos padrão do setor - prontos para engenharia, fabricação, construção ou arquivamento do proprietário. Cada entregável atende às necessidades de engenharia posteriores do projeto, não apenas a entrega de dados brutos.
Documentação da Campanha de Escaneamento
Digitalização em campo, captura com drones e processamento de dados para projetos de engenharia industrial.

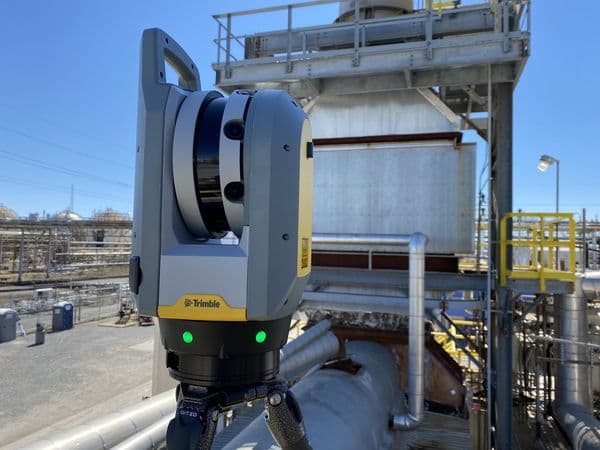

Scanner a Laser 3D

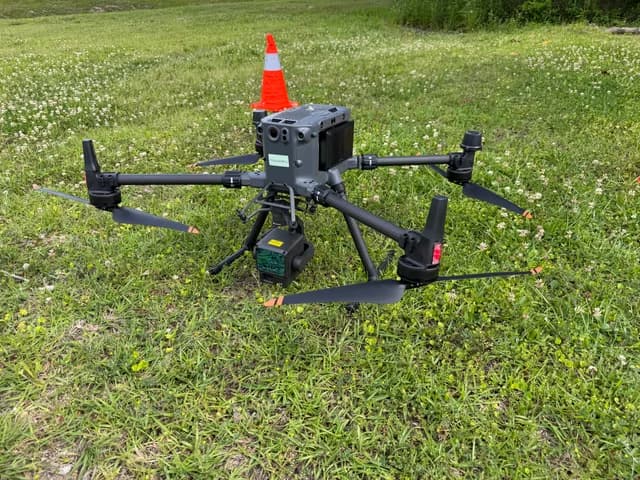

M350 e Zenmuse L2

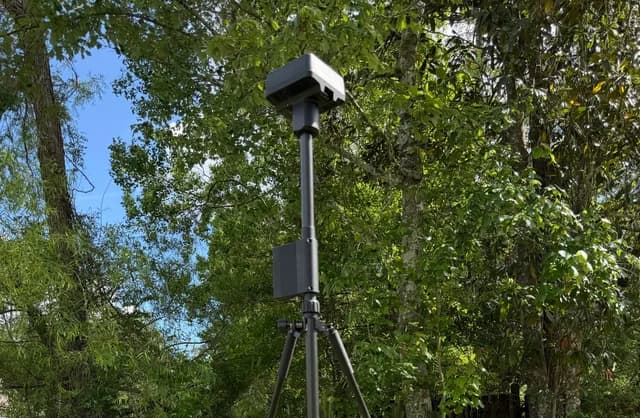

Estação Base RTK GPS

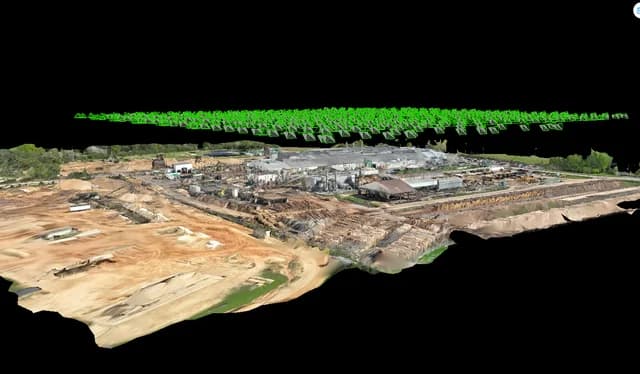

Modelo de Fotogrametria

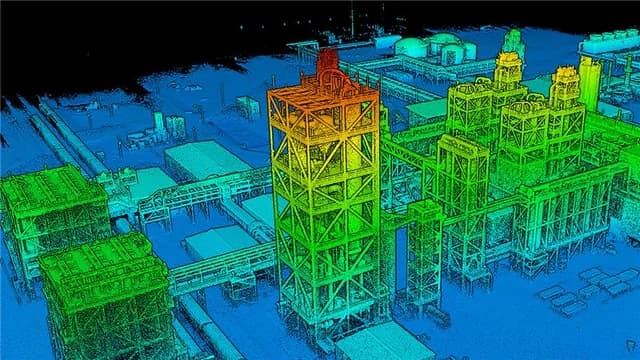

Nuvem de Pontos LiDAR de UAV

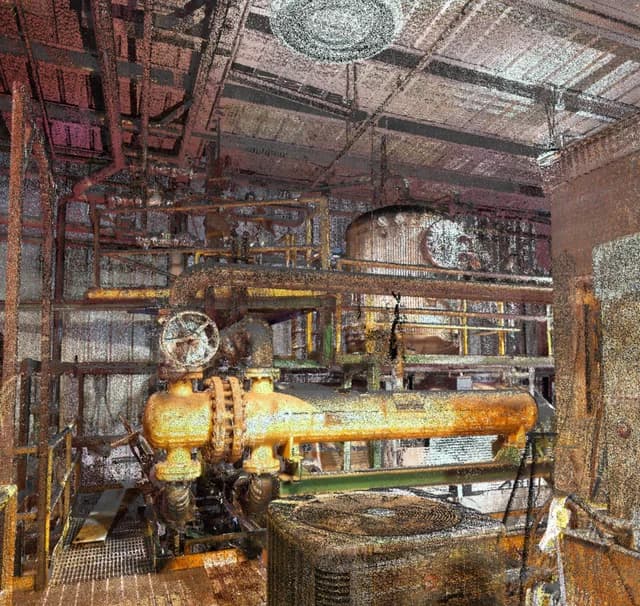

Nuvem de Pontos de Scanner Terrestre
Scanner a Laser 3D
M350 e Zenmuse L2
Estação Base RTK GPS
Modelo de Fotogrametria
Nuvem de Pontos LiDAR de UAV
Nuvem de Pontos de Scanner Terrestre
Scanner a Laser 3D
M350 e Zenmuse L2
Estação Base RTK GPS
Modelo de Fotogrametria
Nuvem de Pontos LiDAR de UAV
Nuvem de Pontos de Scanner Terrestre
Arquivos de Nuvem de Pontos
Arquivos .rcs e .rcp processados (Autodesk ReCap), formato nativo .tdx da Trimble e arquivos .LAS para LiDAR com drones. Nuvens de pontos coloridas compiladas em arquivos de projeto unificados para campanhas de múltiplas áreas. Entregues em mídia portátil ou por meio de transferência segura de arquivos para grandes conjuntos de dados.
Modelos 3D
Modelos sólidos do Autodesk Plant 3D em formato .dwg, arquivos .nwd do Navisworks que integram a nuvem de pontos ao modelo inteligente, e modelos do SolidWorks quando necessário.
Desenhos 2D a partir do Escaneamento
Desenhos de arranjo geral, cortes e elevações, desenhos de fabricação para componentes de reposição, P&IDs as-built e desenhos de demolição derivados dos dados de digitalização.
Relatórios de Interferências
Interferências documentadas entre as condições existentes e os projetos propostos, com fotografias, capturas de tela da nuvem de pontos e dados dimensionais para sua resolução. Entregues como um relatório independente ou integradas ao pacote de projeto de engenharia.
Resultados de Fotogrametria
Mapas ortomosaicos georreferenciados, modelos de malha 3D texturizada (.obj, .ply) e arquivos de projeto do DJI Terra. Os entregáveis de fotogrametria fornecem documentação do local em cores reais e fotorrealista para a comunicação do projeto, o planejamento da construção e os registros do proprietário.
APLICAÇÕES
O Que os Dados de Digitalização Alimentam
A Escaneamento 3D da CPE é integrada à engenharia - não é um serviço de topografia independente. Os dados de digitalização alimentam diretamente a viabilidade, o projeto, a fabricação e a construção, reduzindo os custos totais do ciclo de vida do projeto com dados precisos das condições existentes desde o primeiro dia.
Viabilidade e Pré-Engenharia
Suporte ao Projeto de Engenharia
Detecção de Interferências
Desenhos de Fabricação a partir da Digitalização
Verificação da Construção e Documentação As-Built
EXEMPLOS DE PROJETOS
Estudos de Caso em Destaque da CPE
Caldeiras de Potência
Caldeira BFB para biomassa de alta umidade — América do Sul
Projeto completo de caldeira BFB para uma usina de biomassa na América do Sul, com manuseio de combustíveis de alta umidade e engenharia de combustão e transferência de calor sob medida.
Desgargalamento
Limites de capacidade de caldeira à biomassa identificados em 17 subsistemas
Avaliação de desempenho e capacidade em nível de componente da caldeira, exaustores, precipitadores eletrostáticos (ESP), manuseio e dosagem de combustível, manuseio de cinzas, economizador, pré-aquecedor de ar, multiciclone e sistemas de controle de emissões. A caldeira e seus sistemas auxiliares foram modelados nas condições atuais e condições-alvo para identificar gargalos e áreas de melhoria necessárias para atingir as condições-alvo. Em seguida, fornecemos estimativas de custo de capital para cada opção, a fim de determinar a melhor alternativa a seguir.
Investigação de Causa Raiz
Caminho de contaminação de vapor rastreado até a origem
Múltiplos caminhos de contaminação no sistema de vapor e condensado; a causa principal: corrosão galvânica em tubulação galvanizada após um sistema de osmose reversa (OR).
ABORDAGEM
Projeto Típico de Escaneamento 3D
Estruturado desde a definição do escopo até a entrega - cada campanha de digitalização é planejada em torno da necessidade de engenharia. Os projetos de Escaneamento 3D são iniciados em qualquer etapa do projeto, desde a viabilidade inicial até o suporte à construção.
Definição do Escopo do Projeto
Defina a cobertura da digitalização, os formatos dos entregáveis, os requisitos de precisão e o uso posterior dos dados. As campanhas de digitalização são frequentemente iniciadas durante a viabilidade - não apenas na engenharia detalhada.
Captura em Campo
Implante scanners terrestres e drones para capturar dados de nuvem de pontos e fotogrametria. Todas as operações com drones são conduzidas por pilotos certificados FAA Part 107, com planos de voo coordenados com a segurança e as operações da instalação.
Processamento e Modelagem
Registre as digitalizações em uma nuvem de pontos unificada, processe a fotogrametria em ortomosaicos e malhas 3D, construa modelos no AutoCAD Plant 3D, e extraia medições e verificações de interferências.
Pacote de Entregáveis
Forneça nuvens de pontos, resultados de fotogrametria, modelos 3D, desenhos 2D e relatórios de interferências em formatos padrão do setor, prontos para engenharia, fabricação ou construção.
A DIFERENÇA CPE
Escaneamento Integrado à Engenharia
A CPE não vende a digitalização como um serviço de topografia genérico. Cada campanha de digitalização é escopada, capturada e processada pela mesma equipe que utilizará os dados para o projeto - ou entregue como um serviço independente com o mesmo equipamento, qualidade e contexto de engenharia.
De Digitalização a Projeto, Não Apenas de Digitalização a Arquivo
A digitalização da CPE é integrada à engenharia: a mesma equipe que captura a nuvem de pontos projeta as novas tubulações, equipamentos ou modificações estruturais. Isso elimina o atrito na transferência entre uma empresa apenas de topografia e uma empresa de engenharia - e garante que a digitalização capture exatamente o que o projeto exige.
Especialização em Plantas Industriais
Casas de caldeiras, edifícios de processo, racks de tubulação e equipamentos industriais pesados - não edifícios comerciais. A CPE compreende o que capturar e qual nível de detalhe a engenharia exige.
Terrestre e Aéreo Combinados
Scanners terrestres Trimble X7/X9 de propriedade da CPE combinados com drones DJI M350 e M3E de propriedade da CPE para fotogrametria e LiDAR. O detalhe interno ao nível do solo é mesclado com a cobertura externa aérea em um único entregável unificado. Todos os voos de drones são conduzidos por pilotos certificados FAA Part 107.
Contexto de Engenharia para Cada Digitalização
A digitalização é definida com base no que o projeto de engenharia precisa: quais áreas, quais diâmetros de tubulação modelar, qual nível de detalhe para as estruturas de aço. Sem dados desnecessários, sem cobertura faltante.
Operações com Drones Certificadas FAA Part 107
Todas as operações com drones da CPE são conduzidas por pilotos remotos certificados FAA Part 107, com planos de voo coordenados por meio da segurança e das operações da instalação. A CPE mantém autorizações de espaço aéreo vigentes e cumpre todas as regulamentações da FAA para operações comerciais de UAS (drones), incluindo locais próximos a aeroportos ou em espaço aéreo restrito.
Serviços de Escaneamento 3D sob Contrato
A Escaneamento 3D também é oferecida como um serviço independente - campanhas de digitalização, processamento e entregáveis para clientes que realizarão sua própria engenharia. Mesmo equipamento, mesma equipe, mesma qualidade. Campanhas terrestres, com drones ou combinadas, dimensionadas conforme seus requisitos.
CUSTO DO CICLO DE VIDA
Como a Escaneamento 3D Reduz os Custos Totais do Ciclo de Vida do Projeto
Menos viagens em campo
Uma campanha de digitalização abrangente captura tudo em uma ou duas mobilizações - eliminando as visitas repetidas de medição em campo que adicionam custo e prazo a cada projeto em plantas existentes.
Decisões antecipadas e melhores
Os dados de digitalização utilizados durante a viabilidade fornecem um contexto espacial preciso para a seleção de equipamentos, o planejamento do layout e a estimativa de custos - antes que comece o gasto com engenharia detalhada.
Interferências detectadas no escritório, não no campo
Sobrepor os modelos de projeto aos dados da nuvem de pontos identifica interferências antes da fabricação - evitando os retrabalhos, as ordens de mudança em campo e os atrasos no cronograma que inflam os custos de construção.
Registros as-built precisos
Os dados de digitalização pós-projeto criam um registro digital dimensionalmente preciso do trabalho concluído, reduzindo o custo de modificações futuras ao fornecer dados confiáveis das condições existentes desde o primeiro dia.
Precisa digitalizar um local?
Seja para Escaneamento 3D integrada a um projeto de engenharia ou para uma campanha de digitalização independente, a CPE tem o equipamento, os pilotos certificados e a experiência industrial para entregar.
Planejando um Projeto de Capital?
Conte-nos sobre a instalação, o que você precisa capturar e como os dados serão utilizados na engenharia. Vamos definir a abordagem de captura adequada e integrá-la ao seu projeto.
Precisa de uma Campanha de Digitalização Independente?
A CPE oferece serviços de Escaneamento 3D sob contrato - digitalização terrestre, fotogrametria com drones, LiDAR com drones ou campanhas combinadas. Conte-nos sobre seu local e seus requisitos de entregáveis.
