Desgargalamento e Expansão de Capacidade em Unidade de Biochar

Uma análise abrangente do rendimento de pirólise com balanço de massa e energia para identificar restrições de processo e equipamento e traçar o caminho para triplicar a capacidade de produção de biochar.

FALE CONOSCO

Detalhes do Projeto

Cliente

A Regional Biochar Producer

Tipo de Projeto

Debottlenecking & Expansion Study

Capacidade Atual

0.775 TPH

Capacidade Alvo

1.75 - 2.5 TPH

Localização

Pacific Northwest, USA

Serviços Prestados

  • Auditoria operacional no local e registro de dados
  • Análise de pirólise para prever a qualidade do biochar e os constituintes do gás de síntese
  • Desenvolvimento de balanços de massa e energia (H&MB) para os estados base e futuro
  • Análise hidráulica de exaustores e sopradores de vapores
  • Análise de expansão térmica dos munhões do tambor reator
  • Estimativa de custos de capital (CAPEX) para a infraestrutura de expansão

O Desafio

Uma planta de produção de biochar que produzia aproximadamente 0.775 toneladas por hora (TPH) buscava aumentar significativamente sua vazão para atender a uma demanda de mercado crescente. No entanto, o sistema existente apresentava problemas de estabilidade ao ser forçado acima das taxas nominais, o que sugeria que equipamentos críticos - especificamente exaustores e trocadores de calor - operavam próximos de seus limites mecânicos ou térmicos.

As preocupações operacionais específicas incluíam quedas de pressão excessivas nos trocadores de calor, limitações de capacidade no soprador de vapores e riscos mecânicos relacionados à expansão térmica do tambor reator. O cliente precisava de uma análise de engenharia detalhada para identificar os gargalos específicos e de um roteiro verificado para escalar a produção de forma segura e conservador em 1.75 TPH (com expectativas de até 2.5 TPH) sem comprometer a segurança nem a confiabilidade do equipamento.

Heat and mass balance diagram — biochar debottlenecking
Balanço de Massa e Energia

Modelando o Caminho para uma Maior Vazão

A CPE utilizou medições de campo e dados operacionais históricos para construir modelos rigorosos de pirólise e de balanço de massa e energia, simulando cenários de produção futuros para identificar as restrições de equipamento (térmicas, hidráulicas e de manuseio de sólidos).

Avaliação de Campo

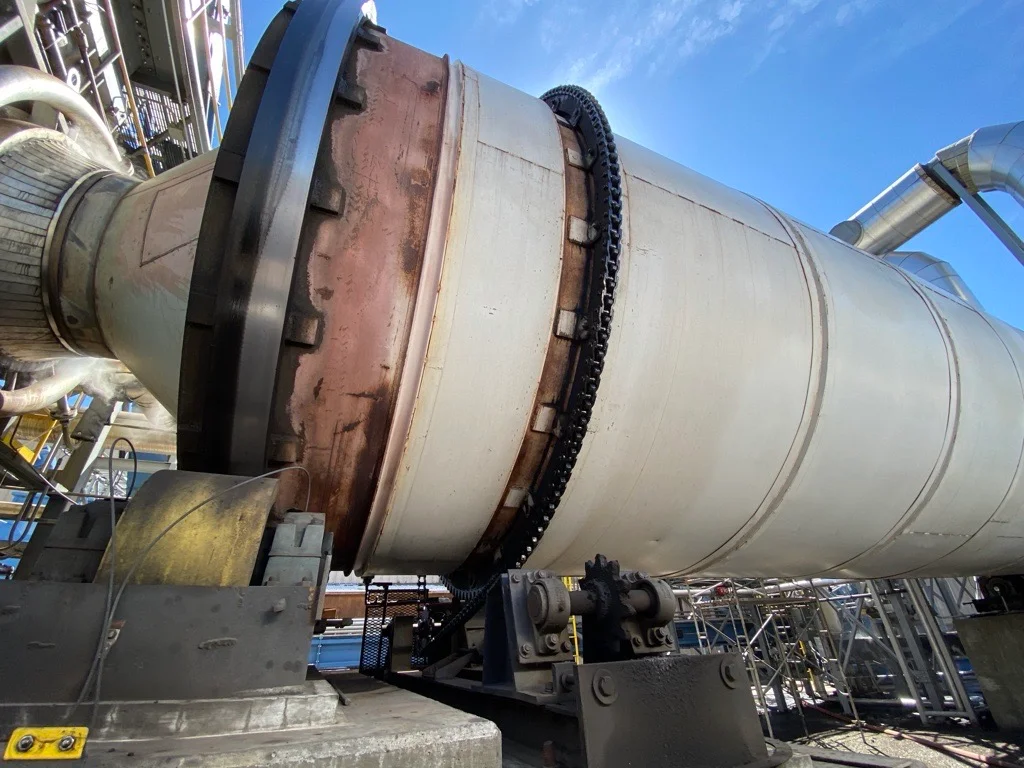

Foi realizadama visita ao local para registrar dados operacionais e emissões do oxidante térmico, inspecionar o alinhamento dos munhões do tambor reator e avaliar a eficiência do ciclone.

Modelagem do Sistema

Desenvolvimento de balanços de pirólise e de massa e energia para a taxa atual de 0.775 TPH e extrapolaram-se os requisitos para uma meta de 1.75 TPH.

Análise Hidráulica

Identificação das quedas de pressão do exaustor e dos trocadores de calor como os principais gargalos que impedem o aumento de taxa de taxa.

Projeto de Expansão

Projeto de um sistema de desvio de calor do gás de síntese com um soprador dedicado para reduzir as quedas de pressão e viabilizar fluxos de até 2.5 TPH.

Roteiro Validado para Triplicar a Capacidade

O estudo confirmou a viabilidade de aumentar a produção para 2.5 TPH por meio de melhorias direcionadas, oferecendo ao cliente uma estratégia de investimento clara.

2.5 TPH

Capacidade Potencial Máxima

Frente à linha de base de 0.775 TPH

$3.0M

CAPEX Estimado da Expansão

Para o cenário de vazão máxima

1,100°F

Nova Capacidade do Reator

Modificações do reator para atingir a temperatura de operação

900°F

Especificação do Soprador de Vapores

Para atingir a temperatura de operação esperada
