Caminho de contaminação de vapor rastreado até a origem
Múltiplos caminhos de contaminação no sistema de vapor e condensado; a causa principal: corrosão galvânica em tubulação galvanizada após um sistema de osmose reversa (OR).
Detalhes do Projeto
Tecnologia
Waste heat recovery boiler
Setor
Chemical / Carbon processing
Localização
Gulf Coast, United States
Problema
High steam conductivity and water carryover
Gatilho
Post-retrofit performance degradation
Serviços Prestados

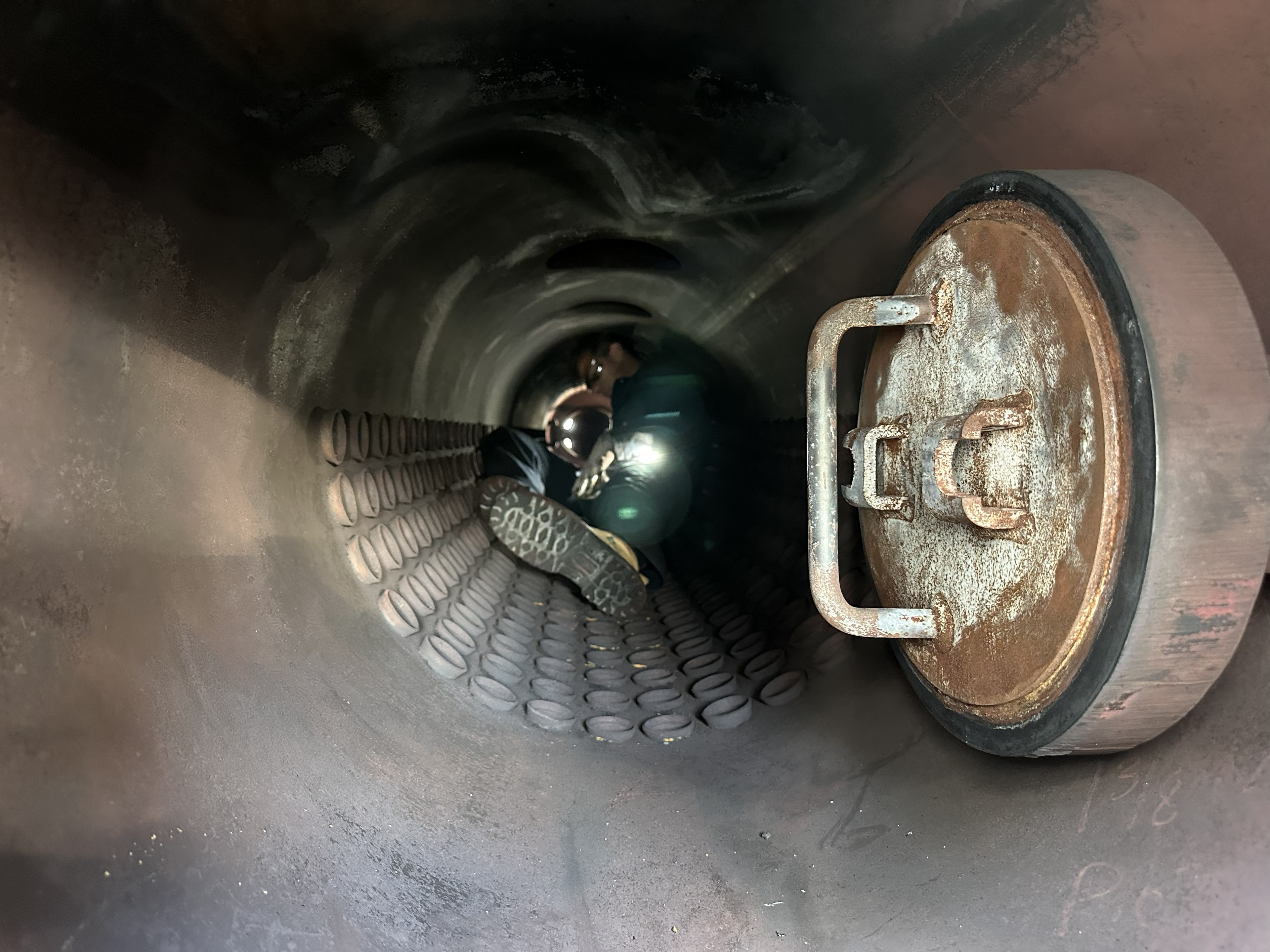

- Inspeção visual dos tubulões de vapor e de lama.
- Análise e amostragem da química da água.
- Medição e monitoramento da condutividade do vapor.
- Investigação de causa raiz.
- Recomendações de ações corretivas.
- Especificação de materiais para a substituição da tubulação.
O Desafio
Após uma importante modernização do controle de emissões, a instalação experimentou problemas persistentes de qualidade do vapor. A condutividade do vapor ultrapassava de forma consistente os limites especificados pelo fabricante da turbina, criando risco de depósitos nas palhetas da turbina e possíveis danos. Apesar de múltiplas tentativas de resolver o problema por meio de ajustes no tratamento de água, a condutividade permaneceu elevada.
O desafio era diagnóstico: existiam múltiplos caminhos potenciais de contaminação em todo o sistema de vapor e condensado, e a instalação precisava identificar quais mecanismos estavam impulsionando as excursões de condutividade. A investigação exigia rastrear a contaminação da captação de água bruta através do tratamento, da desaeração, da água de alimentação da caldeira e da geração de vapor para isolar a causa raiz.
Complicando a investigação, a instalação havia passado por modificações significativas do sistema durante a modernização do controle de emissões, introduzindo novos trechos de tubulação, conexões de equipamentos e configurações de tratamento de água que poderiam estar contribuindo cada um para o problema.
Rastreando a Contaminação da Origem ao Vapor.
A CPE conduziu uma investigação sistemática que abrangeu todo o ciclo de tratamento de água e geração de vapor, combinando a inspeção física com a química analítica da água para identificar cada caminho de contaminação.
Inspeção física
Análise da química da água
Avaliação mecânica
Especificação corretiva
Causa Raiz Identificada e Corrigida.
A investigação revelou múltiplos caminhos de contaminação, identificando a corrosão galvânica em tubulação galvanizada como o principal motor. As ações corretivas abordaram tanto a contaminação imediata quanto os problemas subjacentes de compatibilidade de materiais.
Primary cause
Corrosão galvânica identificada
A tubulação galvanizada a jusante do sistema de OR liberava zinco ao longo da água de alimentação e do sistema da caldeira.
Multiple pathways
Mapeado e abordado
Os detritos físicos, as folgas nos defletores, os materiais de tubulação inadequados e a falta de filtração de carvão contribuíram todos para a degradação da qualidade do vapor.
Material upgrade
Aço inoxidável especificado
Toda a tubulação galvanizada foi especificada para substituição pela metalurgia de aço inoxidável adequada (SA-320-TP316L).
3-stage cleaning
Protocolo de remediação
Foi especificada uma sequência de varredura com vapor, limpeza ácida e fervura para remover a contaminação acumulada de todo o sistema.
