El sobrecalentamiento es esencial para la eficiencia de las turbinas de generación de energía, pero un exceso de sobrecalentamiento (temperatura) destruye los equipos aguas abajo. Esto convierte al atemperador en un elemento de control crítico para proteger los activos.
Un atemperador de vapor (también llamado desobrecalentador en aplicaciones donde la temperatura del vapor sobrecalentado se reduce hasta la temperatura de saturación, o cerca de ella) reduce la temperatura del vapor sobrecalentado inyectando agua finamente atomizada directamente en el flujo de vapor. Cuando se aplica correctamente, el agua se evapora casi instantáneamente, bajando la temperatura del vapor hasta el punto de ajuste deseado por el operador.

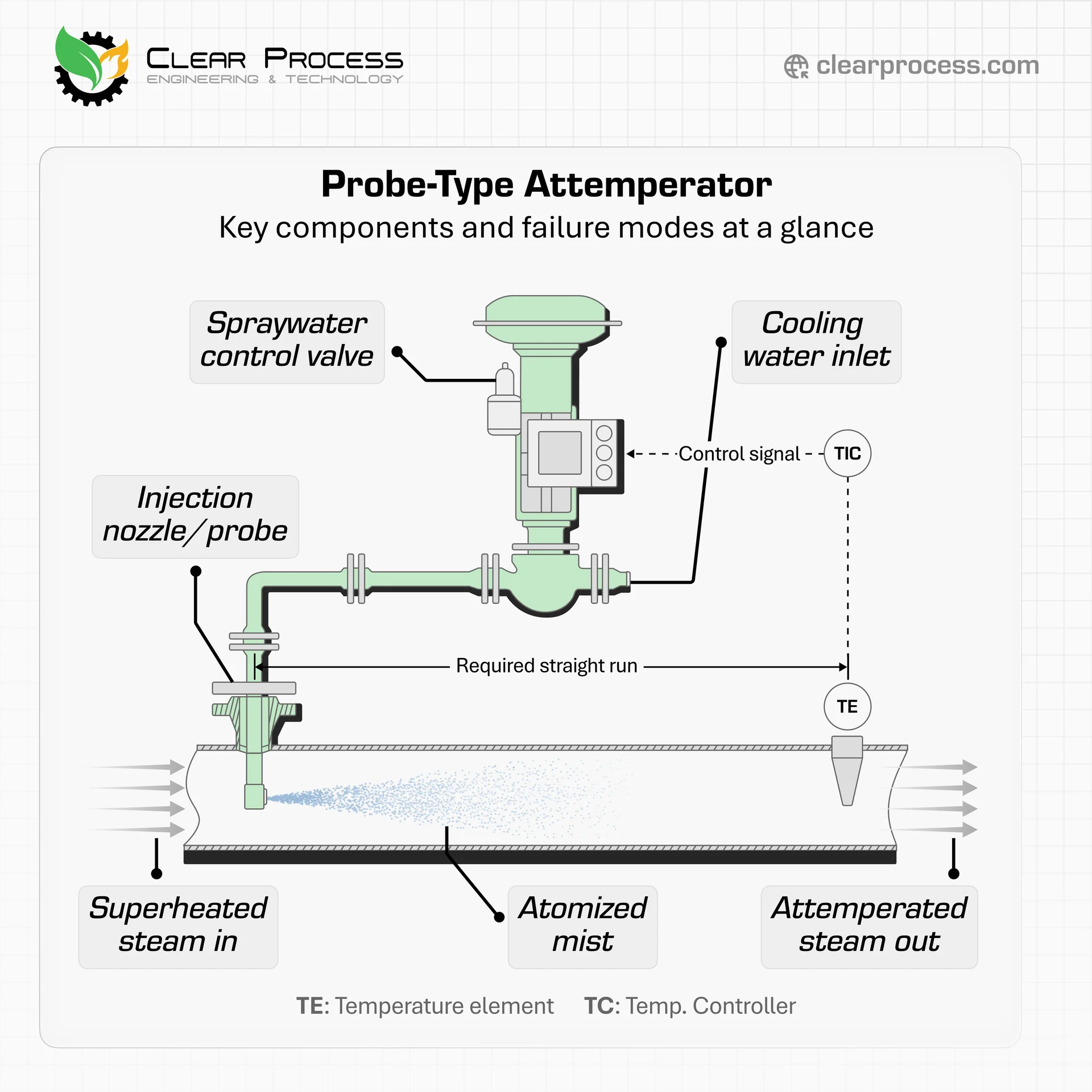

Cómo funciona un atemperador tipo sonda (de boquilla)
- Inserción de la sonda: Un conjunto de boquilla se extiende hasta el centro de la línea principal de vapor, rociando agua axialmente (paralela al flujo de vapor).
- Inyección de agua: El agua de desobrecalentamiento se inyecta y se atomiza a través de la punta de la boquilla, creando un cono de gotas finas.
- Evaporación: El vapor de alta velocidad arrastra las gotas, que se evaporan y absorben calor del vapor circundante, reduciendo así la temperatura del vapor.
- Control: Un elemento de temperatura aguas abajo proporciona retroalimentación a la válvula de control del agua de rociado, modulando el flujo de agua para mantener el punto de ajuste preciso.
Modos de falla comunes
Agrietamiento por fatiga térmica - Los diferenciales de temperatura entre el vapor y el agua de rociado pueden superar los 700 grados F, causando un severo temple térmico del conjunto de la sonda durante las operaciones cíclicas.
Impacto de agua - Una atomización deficiente o gotas de rociado sobredimensionadas golpean las paredes de la tubería antes de evaporarse, causando choque térmico y erosión.
Obstrucción de la boquilla - Contaminantes o depósitos del agua de alimentación restringen los patrones de rociado, provocando excursiones de temperatura.
Tramo recto insuficiente - Una longitud inadecuada de tubería aguas abajo impide la evaporación completa, enviando bolsas de agua hacia las turbinas u otros equipos.
Químicos del agua de caldera - Ciertos químicos de tratamiento del agua de caldera, cuando se inyectan en las secciones de baja presión del desaireador y en la tubería de succión del agua de alimentación de la caldera, precipitan dentro del sobrecalentador y causan ensuciamiento y, eventualmente, fallas del sobrecalentador.
Diseños tipo sonda vs. tipo anillo
Los diseños tipo sonda siguen siendo comunes en aplicaciones industriales de carga estable, mientras que los atemperadores tipo anillo (circunferenciales), que rocían perpendicularmente al flujo y mantienen las válvulas de control fuera del entorno de vapor caliente, se han vuelto estándar en las plantas de ciclo combinado cíclicas debido a su mejor resistencia a la fatiga térmica.
Recomendaciones de inspección
La inspección regular de las boquillas de rociado, los internos del difusor y la tubería aguas abajo debe ser parte de todo programa de mantenimiento del sistema de vapor. Además, las inspecciones con boroscopio de los tubos del sobrecalentador deben incluir la evaluación de incrustaciones dentro de los tubos y la evidencia de sobrecalentamiento localizado producto de dicho ensuciamiento.
