Reducir Costos de Energía y Emisiones con Resiliencia Operativa
Establezca puntos de referencia y KPI de uso de energía, identifique dónde se producen las pérdidas, determine las interrelaciones de las causas raíz de dichas pérdidas, identifique áreas para la recuperación de calor residual y luego desarrolle un plan de implementación priorizado para atacar las causas raíz y aprovechar esas áreas de recuperación de calor residual.
PROBLEMAS COMUNES
¿Cuándo es una auditoría energética el paso correcto?
La producción está limitada por el calor de proceso, los costos de energía están aumentando, o los KPI de energía están subiendo o se desconocen.
Los sistemas de distribución de vapor y de recolección de condensado no se han auditado recientemente y se desconoce su estado.
Se está planificando un proyecto de capital y es necesario establecer el punto de referencia energético de la instalación antes de definir el alcance del proyecto.
Se han identificado múltiples problemas conocidos, pero no hay un panorama claro de su impacto relativo, prioridad o por dónde empezar.
Fallas recurrentes de equipos (como bombas, válvulas de control e intercambiadores de calor) a pesar de reparaciones repetidas, sin una causa raíz clara.
El venteo de vapor ha aumentado y/o hay fugas de vapor en la red de distribución y en los consumidores.
Se observa condensado fugando/venteando al suelo.
Se observan picaduras y/o incrustaciones en el lado de agua de las calderas.
Las condiciones del combustible (contenido de humedad, contenido de ácido, contenido de nitrógeno, etc.) cambian.
Golpe de ariete en los sistemas de tuberías.
ENTREGABLES
De los datos de campo al plan de acción
Las auditorías producen resultados listos para la toma de decisiones. Los informes se estructuran para respaldar la planificación de paradas, las aprobaciones de capital y la secuenciación de la ejecución.
Informe de auditoría con hallazgos y recomendaciones
Datos de campo, cálculos de eficiencia y recomendaciones priorizadas en un solo documento, listo para la planificación de capital y la programación de paradas.
Evidencia de campo y diagnósticos
Imágenes térmicas, análisis de gases de combustión, inspecciones de purgadores de vapor y mediciones de campo realizadas durante auditorías energéticas en sitio.
Registro de oportunidades priorizado
Cada oportunidad se clasifica por ahorro de energía, costo de implementación y período de recuperación de la inversión para respaldar la planificación de capital y la programación de paradas.
| Hallazgo | Categoría | Impacto |
|---|---|---|
| Optimizar los puntos de ajuste de O₂/CO de la combustión | Mediano plazo | ~$85K/año en ahorro de combustible |
| Instalar recuperación de vapor flash del condensado | Largo plazo | ~$120K/año en energía + agua |
| Reemplazar 12 purgadores de vapor fallados (cabezales del Área B) | Ganancia rápida | ~340 lb/hr de pérdida de vapor |
ALCANCE
Áreas de enfoque comunes de una auditoría energética
Cada auditoría energética se ajusta a la instalación. Estas son las áreas que se incluyen con mayor frecuencia, organizadas por generación del calor de proceso (es decir, calderas), distribución y retorno del calor de proceso (es decir, sistemas de vapor y condensado) y utilización del calor en el proceso (es decir, secadores, intercambiadores de calor, columnas de destilación, etc.).
Desempeño de la Caldera
Evaluación comparativa de la combustión mediante análisis de gases de combustión (O₂, CO, NOₓ, temperatura de chimenea). Se calcula la eficiencia, se identifican oportunidades de ajuste y se evalúa la configuración operativa.

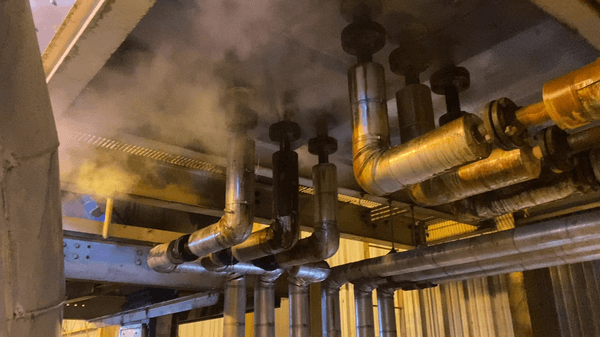

Fugas de Vapor, Condensado y Aire Comprimido
Auditoría visual de fugas de vapor, condensado y aire comprimido por área. Las pérdidas se cuantifican por ubicación en lb/hr y $/año, con una secuencia de reparación priorizada.
Recuperación de Condensado y Purga
Tasas de retorno de condensado, potencial de recuperación de vapor flash y recuperación de calor de la purga. Identifica dónde se pierde condensado o vapor flash hacia el drenaje o la atmósfera.
Tratamiento de Agua y Agua de Alimentación
Desempeño del ablandador y de la ósmosis inversa (RO), química del agua de alimentación, niveles de conductividad y adecuación del tratamiento químico. Señala condiciones que contribuyen a la formación de incrustaciones, a purgas excesivas o a daños en los equipos.
Purgadores de Vapor
Inspección de estado de los purgadores de vapor y de las piernas de goteo. Cada purgador se clasifica por su estado (falla abierto, falla cerrado, inundado, en derivación, faltante) con las pérdidas estimadas.
Aislamiento

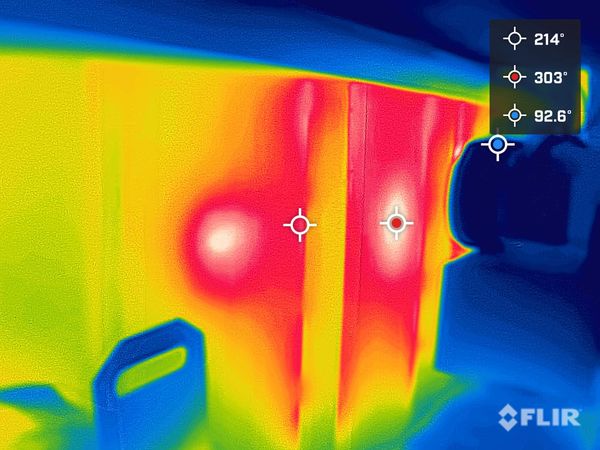

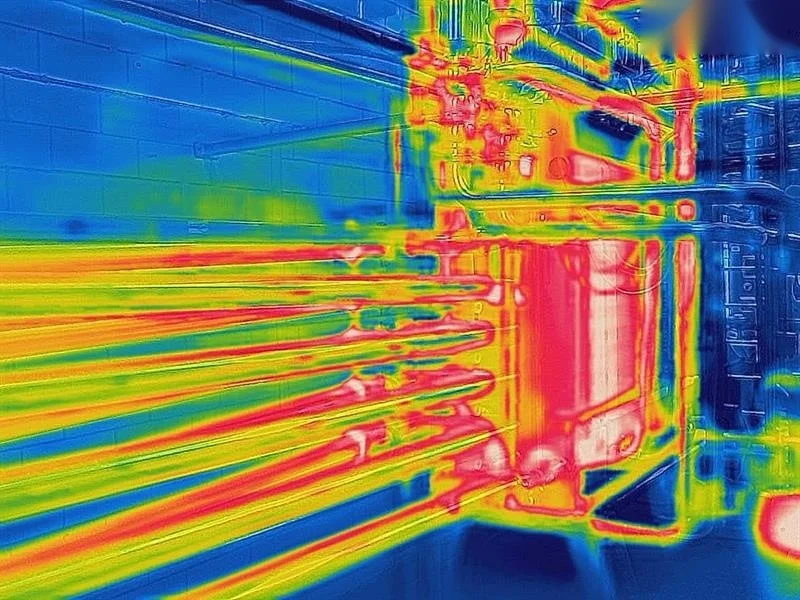

Termografía infrarroja (IR) de superficies sin aislamiento o con aislamiento insuficiente: tuberías, cabezales, tanques, desaireadores y envolventes de calderas. Pérdida de calor y ahorros cuantificados por ubicación.
Calidad del Vapor
La calidad del vapor puede deteriorarse por múltiples razones. Esto puede deberse a separadores de agua del domo de vapor de la caldera mal diseñados o dañados, o a la pérdida de calor en tramos largos de tubería (especialmente en tuberías sobredimensionadas y/o con aislamiento deficiente).
Recuperación de Calor Residual del Proceso
Identifique y cuantifique dónde se pierde calor en el proceso (chimeneas, calor rechazado a las torres de enfriamiento, vapor de alta calidad utilizado para calentar fuentes de baja temperatura) para realizar un análisis de pinch e identificar oportunidades de recuperación de calor residual. Las soluciones van desde sistemas de recuperación localizados (recuperadores) hasta sistemas a nivel de planta (bombas de calor y circuitos de distribución de calor).
Fuentes de Energía Alternativas
Se enfoca en identificar formas de revalorizar el calor residual del proceso para convertirlo en energía de mayor calidad y así desplazar la energía primaria de calderas, fluidos térmicos o calentadores de aire. También incluye la evaluación de las condiciones energéticas particulares del sitio (es decir, electricidad periódica de bajo costo proveniente de energía eólica o solar de la red) para complementar la energía del proceso proveniente de las fuentes de combustible primario.
Lógica de Suministro de Energía frente a Respuesta a la Demanda
Cada proceso tiene una demanda de energía única que a menudo está aislada de la producción del calor de proceso. Cada auditoría evalúa los datos de demanda de energía en todo el sitio para determinar si existe un esquema de control en cascada que pueda mejorar la disponibilidad del calor de proceso y reducir los costos de combustible y las emisiones.
EJEMPLOS DE PROYECTOS
Ejemplos de proyectos de
auditoría energética
Auditoría energética
Auditoría energética integral identifica importantes oportunidades de ahorro de combustible en una planta de especialidades químicas
CPE evaluó los sistemas interconectados de calderas, vapor, condensado y calor residual de una planta de especialidades químicas, identificando un ahorro potencial de gas natural de 17 MMBtu/hr y desarrollando estrategias prácticas para proyectos de eficiencia térmica y reducción de GEI.
Eliminación de cuellos de botella
Eliminación de Cuellos de Botella y Ampliación de Capacidad en Planta de Biochar
Un análisis integral del rendimiento de pirólisis con balance de materia y energía para identificar restricciones de proceso y equipo y trazar la ruta para triplicar la capacidad de producción de biochar.
Análisis de causa raíz
Vía de contaminación de vapor rastreada hasta su origen
Múltiples vías de contaminación en el sistema de vapor y condensado; la causa principal: corrosión galvánica en tubería galvanizada tras un sistema de ósmosis inversa (OI).
CÓMO FUNCIONA
Proyecto típico de auditoría energética
El alcance, las herramientas y la profundidad se adaptan a cada instalación.
Consulta sin compromiso
Converse sobre las necesidades y los desafíos de su instalación. CPE evaluará cómo una auditoría energética puede apoyar sus objetivos y recomendará un alcance a la medida.
Inicio + Solicitud de datos
Alinear objetivos, restricciones y plazos de decisión. Revisar los planos disponibles, los datos de operación y el historial de mantenimiento.
Visita al sitio + Mediciones

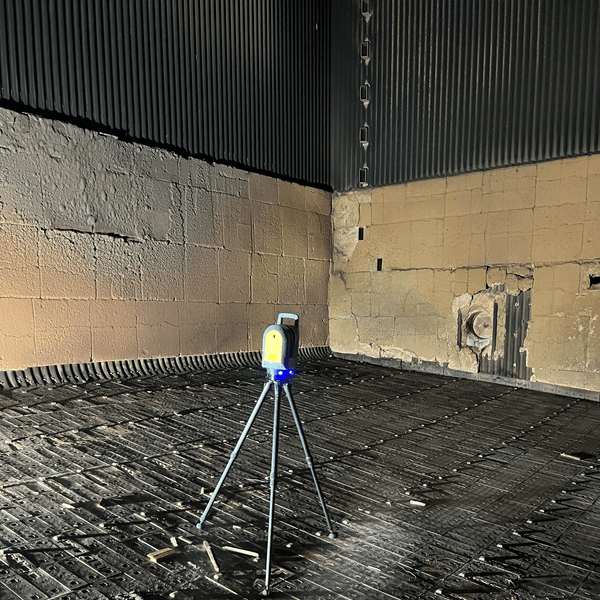

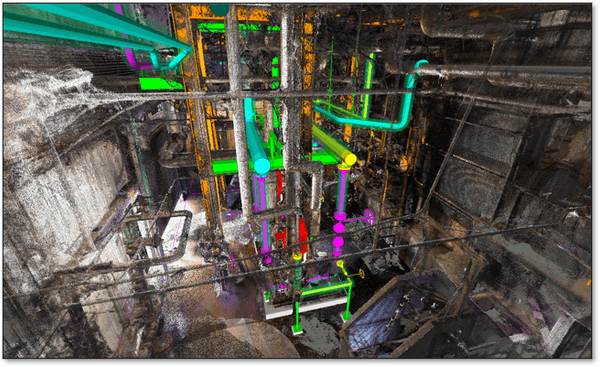

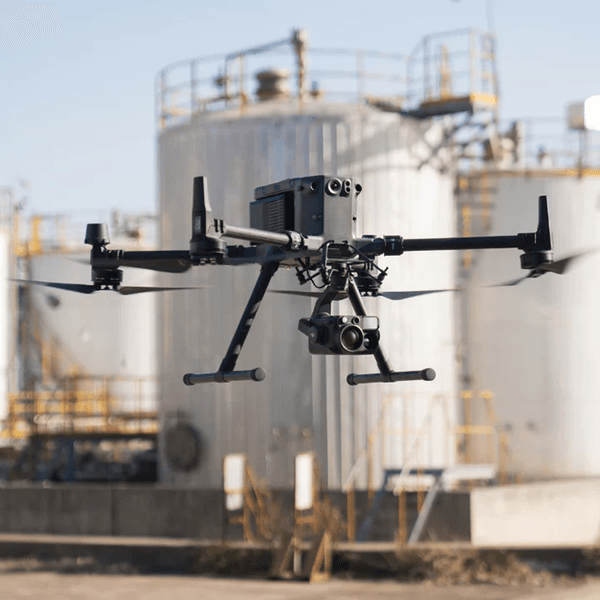

Entrevistas con las partes interesadas, recorridos de inspección de los equipos, pruebas de referencia y captura de evidencia en campo mediante termografía infrarroja (IR) e instrumentación calibrada. CPE documenta fotográficamente los hallazgos con anotaciones y realiza captura de la realidad: escaneo láser 3D o fotogrametría con drones.
Registro de oportunidades + Priorización
Los hallazgos se clasifican en un registro de oportunidades con impacto cuantificado, prioridad y ruta de implementación. Se proporcionan los ahorros de costos y los costos de capital estimados con entradas definidas y supuestos de diseño. Se desarrollan balances de materia y energía para cada sitio.
Presentación de resultados + Próximos pasos
Revisar los hallazgos con las partes interesadas. Alinear prioridades, secuenciación y próximas acciones, ya sea de mantenimiento, alcance de la parada o inicio de un proyecto de capital.
LA DIFERENCIA DE CPE
Ingenieros que diseñan y diagnostican
Los ingenieros de CPE diseñan, solucionan problemas y optimizan estos sistemas. Esa experiencia se traslada a cada auditoría.
Diseño de Combustión y Calderas
CPE diseña sistemas de combustión. Durante las auditorías, eso significa diagnosticar a nivel de diseño: distribución de combustible, balance del sistema de aire, configuración de compuertas y estado del refractario.
Ingeniería de Procesos
Un pensamiento a nivel de sistema que rastrea cómo se propaga una falla. Un problema de química del agua que incrusta los tubos. Un problema de condensado que deja inactivo el equipo aguas abajo. Un problema de calidad del combustible que dispara las emisiones.
Controles e Instrumentación
Validación en campo de la lógica de control, la calibración de instrumentos y la ubicación de sensores frente a las condiciones reales. Evalúa el esquema de control como un sistema, incluidas las interacciones entre los instrumentos y la lógica.
Investigación de Causa Raíz
Cuando el mismo problema se repite a pesar de las reparaciones, CPE rastrea la cadena desde el síntoma hasta el origen: deficiencias de diseño, incompatibilidades de materiales, vías de contaminación y deficiencias de control.
¿Tiene una pregunta sobre
auditoría energética?
Comuníquese con nosotros para una consulta gratuita. Cuéntenos sus desafíos y objetivos y le indicaremos cómo CPE puede apoyar su camino para abordarlos y corregirlos.
NUESTROS SERVICIOS
Profundidad de Ingeniería en Todo el Ciclo de Vida del Proyecto
Desde la evaluación inicial hasta entregables listos para construcción: calderas, sistemas de combustión, vapor y condensado, control de emisiones e infraestructura energética.
