Escaneo Láser 3D Interno y Operaciones con Drones Certificadas por la FAA para Ingeniería Industrial
CPE utiliza escáneres láser terrestres y drones de su propiedad - operados por pilotos certificados FAA Part 107 - para documentar las condiciones existentes desde la factibilidad hasta la construcción. Capture los datos que impulsan mejores decisiones, reducen sorpresas en el diseño y disminuyen los costos totales del ciclo de vida del proyecto.
MÉTODOS DE CAPTURA
Cómo CPE Captura las Condiciones Existentes
CPE posee y opera todo el equipo de captura de la realidad de forma interna - sin subcontratistas, sin firmas de topografía externas. El método de captura adecuado se selecciona según los requisitos de ingeniería, las condiciones del sitio y el uso posterior de los datos.
Escaneo Láser Terrestre
Equipo CPE
Ideal para
Cómo apoya la ingeniería
Caso de uso típico
Fotogrametría con Drones
Equipo CPE
Ideal para
Cómo apoya la ingeniería
Caso de uso típico
LiDAR con Drones
Equipo CPE
Ideal para
Cómo apoya la ingeniería
Caso de uso típico
LOS DATOS
Por Qué las Plantas Están Adoptando el Escaneo 3D
Captura más rápida, menos visitas al sitio y menor costo total del proyecto. Basado en un levantamiento representativo de una instalación industrial.
0%50%
Menos Tiempo en su Planta
10 vs 20 horas-hombre en sitio
0%26%
Menor Costo Total del Proyecto
Neto de costos de equipo y personal
0x925,000x
Más Puntos de Datos por Día
888 millones vs 960 con la medición tradicional
| Métrica | Levantamiento Tradicional | Escaneo 3D |
|---|---|---|
| Puntos de datos por día | 960 | 888,000,000 |
| Horas-hombre en sitio | 20 | 10 |
| Horas totales del proyecto | 59 | 28 |
Basado en una comparación representativa de proyectos para un levantamiento típico de una instalación industrial. Los resultados reales varían según el alcance del proyecto y las condiciones del sitio.
ENTREGABLES
Lo Que Usted Recibe
Nubes de puntos combinadas terrestres y de UAV, modelos de fotogrametría y planos de modelos 3D en formatos estándar de la industria - listos para ingeniería, fabricación, construcción o archivo del propietario. Cada entregable atiende las necesidades de ingeniería posteriores del proyecto, no solo la entrega de datos en bruto.
Documentación de la Campaña de Escaneo
Escaneo en campo, captura con drones y procesamiento de datos para proyectos de ingeniería industrial.

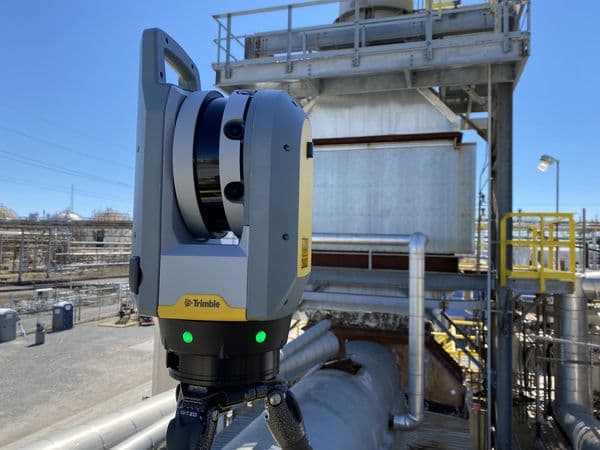

Escáner Láser 3D

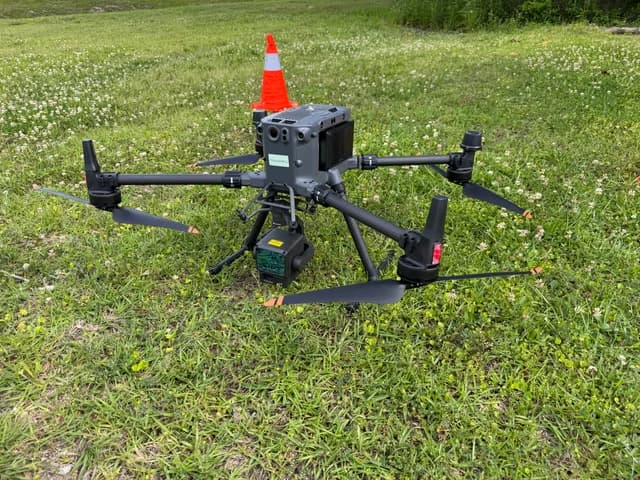

M350 y Zenmuse L2

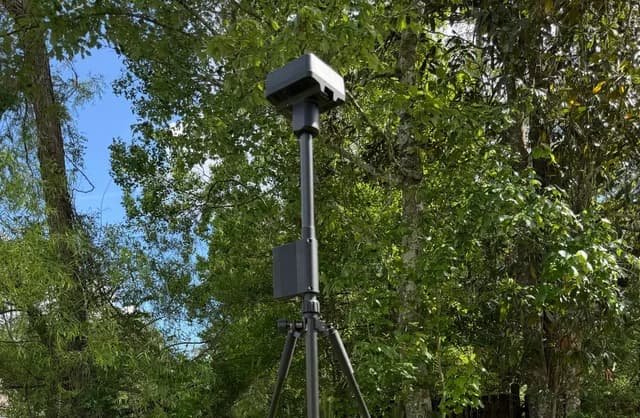

Estación Base RTK GPS

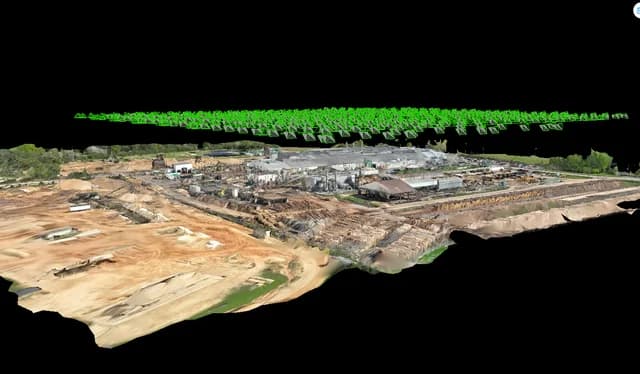

Modelo de Fotogrametría

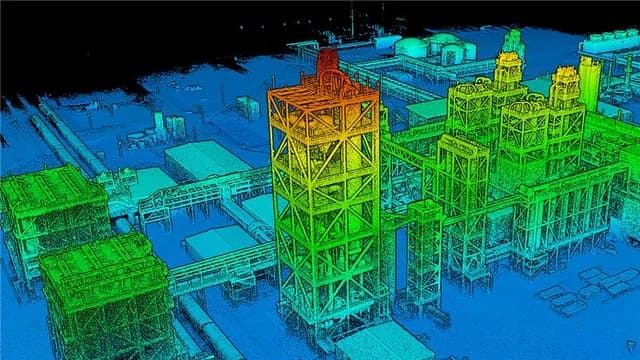

Nube de Puntos LiDAR de UAV

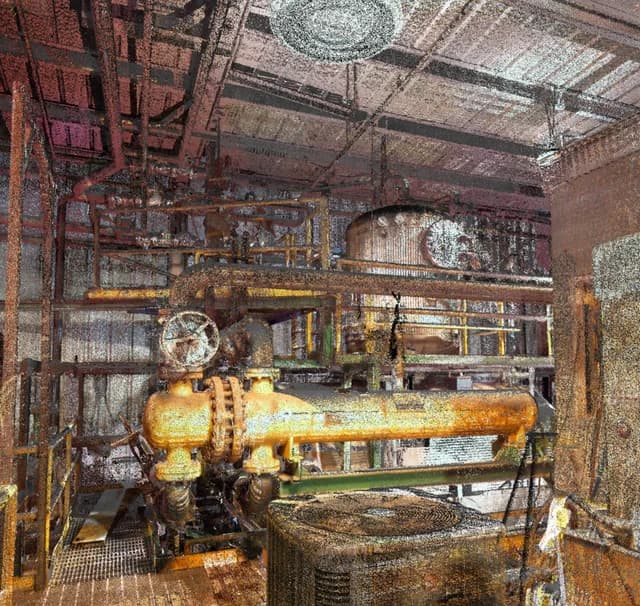

Nube de Puntos de Escáner Terrestre
Escáner Láser 3D
M350 y Zenmuse L2
Estación Base RTK GPS
Modelo de Fotogrametría
Nube de Puntos LiDAR de UAV
Nube de Puntos de Escáner Terrestre
Escáner Láser 3D
M350 y Zenmuse L2
Estación Base RTK GPS
Modelo de Fotogrametría
Nube de Puntos LiDAR de UAV
Nube de Puntos de Escáner Terrestre
Archivos de Nube de Puntos
Archivos .rcs y .rcp procesados (Autodesk ReCap), formato nativo .tdx de Trimble y archivos .LAS para LiDAR con drones. Nubes de puntos coloreadas compiladas en archivos de proyecto unificados para campañas de múltiples áreas. Entregados en medios portátiles o mediante transferencia segura de archivos para conjuntos de datos grandes.
Modelos 3D
Modelos sólidos de Autodesk Plant 3D en formato .dwg, archivos .nwd de Navisworks que integran la nube de puntos con el modelo inteligente, y modelos de SolidWorks cuando se requiera.
Planos 2D a partir del Escaneo
Planos de disposición general, cortes de elevación, planos de fabricación para componentes de reemplazo, DTI/P&ID según lo construido y planos de demolición derivados de los datos de escaneo.
Informes de Choques e Interferencias
Interferencias documentadas entre las condiciones existentes y los diseños propuestos, con fotografías, capturas de pantalla de la nube de puntos y datos dimensionales para su resolución. Entregadas como un informe independiente o integradas en el paquete de diseño de ingeniería.
Resultados de Fotogrametría
Mapas ortomosaico georreferenciados, modelos de malla 3D texturizada (.obj, .ply) y archivos de proyecto de DJI Terra. Los entregables de fotogrametría proporcionan documentación del sitio a color real y fotorrealista para la comunicación del proyecto, la planificación de la construcción y los registros del propietario.
APLICACIONES
Qué Alimentan los Datos de Escaneo
La captura de la realidad de CPE está integrada con la ingeniería - no es un servicio de topografía independiente. Los datos de escaneo alimentan directamente la factibilidad, el diseño, la fabricación y la construcción, reduciendo los costos totales del ciclo de vida del proyecto con datos precisos de las condiciones existentes desde el primer día.
Factibilidad y Pre-Ingeniería
Soporte de Diseño de Ingeniería
Detección de Interferencias
Planos de Fabricación a partir del Escaneo
Verificación de Construcción y Documentación según lo construido
EJEMPLOS DE PROYECTOS
Casos de Estudio Destacados de Captura de la Realidad
ENFOQUE
Proyecto Típico de Captura de la Realidad
Estructurado desde la definición del alcance hasta la entrega - cada campaña de escaneo se planifica en torno a la necesidad de ingeniería. Los proyectos de captura de la realidad se inician en cualquier etapa del proyecto, desde la factibilidad temprana hasta el soporte de construcción.
Definición del Alcance del Proyecto
Defina la cobertura del escaneo, los formatos de los entregables, los requisitos de precisión y el uso posterior de los datos. Las campañas de escaneo se inician con frecuencia durante la factibilidad - no solo en la ingeniería detallada.
Captura en Campo
Despliegue escáneres terrestres y drones para capturar datos de nube de puntos y fotogrametría. Todas las operaciones con drones son realizadas por pilotos certificados FAA Part 107, con planes de vuelo coordinados con la seguridad y las operaciones de la instalación.
Procesamiento y Modelado
Registre los escaneos en una nube de puntos unificada, procese la fotogrametría en ortomosaicos y mallas 3D, construya modelos en AutoCAD Plant 3D, y extraiga mediciones y verificaciones de interferencias.
Paquete de Entregables
Entregue nubes de puntos, resultados de fotogrametría, modelos 3D, planos 2D e informes de interferencias en formatos estándar de la industria, listos para ingeniería, fabricación o construcción.
LA DIFERENCIA DE CPE
Escaneo Integrado con la Ingeniería
CPE no vende el escaneo como un servicio de topografía genérico. Cada campaña de escaneo es definida, capturada y procesada por el mismo equipo que utilizará los datos para el diseño - o se entrega como un servicio independiente con el mismo equipo, calidad y contexto de ingeniería.
De Escaneo a Diseño, No Solo de Escaneo a Archivo
El escaneo de CPE está integrado con la ingeniería: el mismo equipo que captura la nube de puntos diseña las nuevas tuberías, equipos o modificaciones estructurales. Esto elimina la fricción de transferencia entre una firma de solo topografía y una firma de ingeniería - y garantiza que el escaneo capture exactamente lo que el diseño requiere.
Especialización en Plantas Industriales
Casas de calderas, edificios de proceso, racks de tuberías y equipos industriales pesados - no edificios comerciales. CPE comprende qué capturar y qué nivel de detalle requiere la ingeniería.
Terrestre y Aéreo Combinados
Escáneres terrestres Trimble X7/X9 propiedad de CPE combinados con drones DJI M350 y M3E propiedad de CPE para fotogrametría y LiDAR. El detalle interior a nivel del suelo se fusiona con la cobertura exterior aérea en un único entregable unificado. Todos los vuelos de drones son realizados por pilotos certificados FAA Part 107.
Contexto de Ingeniería para Cada Escaneo
El escaneo se define en función de lo que necesita el proyecto de ingeniería: qué áreas, qué diámetros de tubería modelar, qué nivel de detalle para las estructuras de acero. Sin datos innecesarios, sin cobertura faltante.
Operaciones con Drones Certificadas FAA Part 107
Todas las operaciones con drones de CPE son realizadas por pilotos remotos certificados FAA Part 107, con planes de vuelo coordinados a través de la seguridad y las operaciones de la instalación. CPE mantiene autorizaciones de espacio aéreo vigentes y cumple con todas las regulaciones de la FAA para operaciones comerciales de UAS, incluidos los sitios cercanos a aeropuertos o en espacio aéreo restringido.
Servicios de Captura de la Realidad por Contrato
La captura de la realidad también se ofrece como un servicio independiente - campañas de escaneo, procesamiento y entregables para clientes que realizarán su propia ingeniería. Mismo equipo, mismo personal, misma calidad. Campañas terrestres, con drones o combinadas, definidas según sus requisitos.
COSTO DEL CICLO DE VIDA
Cómo la Captura de la Realidad Reduce los Costos Totales del Ciclo de Vida del Proyecto
Menos viajes en campo
Una campaña de escaneo integral captura todo en una o dos movilizaciones - eliminando las visitas repetidas de medición en campo que añaden costo y tiempo a cada proyecto en plantas existentes.
Decisiones más tempranas y mejores
Los datos de escaneo utilizados durante la factibilidad proporcionan un contexto espacial preciso para la selección de equipos, la planificación de la disposición y la estimación de costos - antes de que comience el gasto en ingeniería detallada.
Interferencias detectadas en la oficina, no en el campo
Superponer los modelos de diseño sobre los datos de la nube de puntos identifica interferencias antes de la fabricación - evitando los retrabajos, las órdenes de cambio en campo y los retrasos en el cronograma que inflan los costos de construcción.
Registros según lo construido precisos
Los datos de escaneo posteriores al proyecto crean un registro digital dimensionalmente preciso del trabajo completado, reduciendo el costo de futuras modificaciones al proporcionar datos confiables de las condiciones existentes desde el primer día.
¿Necesita escanear un sitio?
Ya sea que necesite captura de la realidad integrada con un proyecto de ingeniería o una campaña de escaneo independiente, CPE cuenta con el equipo, los pilotos certificados y la experiencia industrial para entregar resultados.
¿Planificando un Proyecto de Capital?
Cuéntenos sobre la instalación, qué necesita capturar y cómo se utilizarán los datos en la ingeniería. Definiremos el enfoque de captura adecuado y lo integraremos con su proyecto.
¿Necesita una Campaña de Escaneo Independiente?
CPE ofrece servicios de captura de la realidad por contrato - escaneo terrestre, fotogrametría con drones, LiDAR con drones o campañas combinadas. Cuéntenos sobre su sitio y sus requisitos de entregables.
