Reparación de colectores inferiores de las paredes laterales evitando un reemplazo de $3–4 millones
CPE desarrolló y coordinó un procedimiento de excavación y reparación respaldado por cálculos detallados de esfuerzos de los colectores inferiores de las paredes laterales, realizados en estricto cumplimiento de la Sección I del ASME BPVC. La reparación evitó un reemplazo completo estimado en $3–4 millones y una parada forzada estimada de 8 a 10 semanas.
Detalles del Proyecto
Cliente
Central eléctrica independiente de identidad confidencial
Año
2023
Tipo de Proyecto
Reparación de colectores inferiores de las paredes laterales
Servicios proporcionados
- Mapeo de daños mediante ensayos de dureza, inspección por partículas magnéticas (MT), ensayos con líquidos penetrantes (PT) y ensayos por ultrasonidos (UT)
- Cálculos detallados de esfuerzos de los colectores según la Sección I del ASME BPVC, considerando las cargas externas de la configuración instalada
- Desarrollo del procedimiento de excavación y reparación y coordinación en sitio
- Revisión de ensayos no destructivos (END) y aprobación final de ingeniería durante la ejecución de la reparación
El Desafío
Durante una parada programada en 2023, una inspección de rutina identificó grietas por esfuerzos térmicos en las superficies expuestas al fuego de los colectores inferiores de las paredes laterales del hogar. Las inspecciones y exploraciones adicionales determinaron que algunas grietas eran superficiales, mientras que otras requerían atención inmediata. Debido a la profundidad de algunas grietas, la unidad debía permanecer fuera de servicio hasta completar la reparación.
El plan inicial consistía en conseguir el material para los colectores inferiores, fabricar nuevos colectores e instalarlos. Aunque el colector tenía un espesor de pared especial, se encontró el material en el inventario de un distribuidor, pero el costo y el plazo de fabricación seguían siendo elevados.
La fabricación urgente de nuevos colectores habría costado más de $1.5 millones y habría requerido de 3 a 4 semanas para su llegada a la planta. El reemplazo completo también habría requerido retirar estructuras de acero, tuberías de conexión, conductos y material refractario. El costo total del reemplazo se estimó entre $3 y $4 millones, sin incluir los ingresos perdidos mientras la unidad permaneciera fuera de servicio.
Vistas adicionales de los daños.
Mapeo de daños, análisis de esfuerzos y reparación coordinada
CPE trabajó con el equipo directivo de la planta, sus contratistas de reparación de calderas y el equipo de ensayos no destructivos (END) para mapear en detalle los daños térmicos y establecer una alternativa segura y confiable al reemplazo completo de los colectores. El trabajo combinó varios métodos de END con cálculos detallados de esfuerzos de los colectores y un procedimiento coordinado de reparación en campo.
Mapeo de daños y coordinación de END
Propuesta y desarrollo del procedimiento de reparación
Análisis de esfuerzos de los colectores
Análisis de refuerzos y cargas
Aceptación final
Retorno al servicio sin reemplazar por completo los colectores

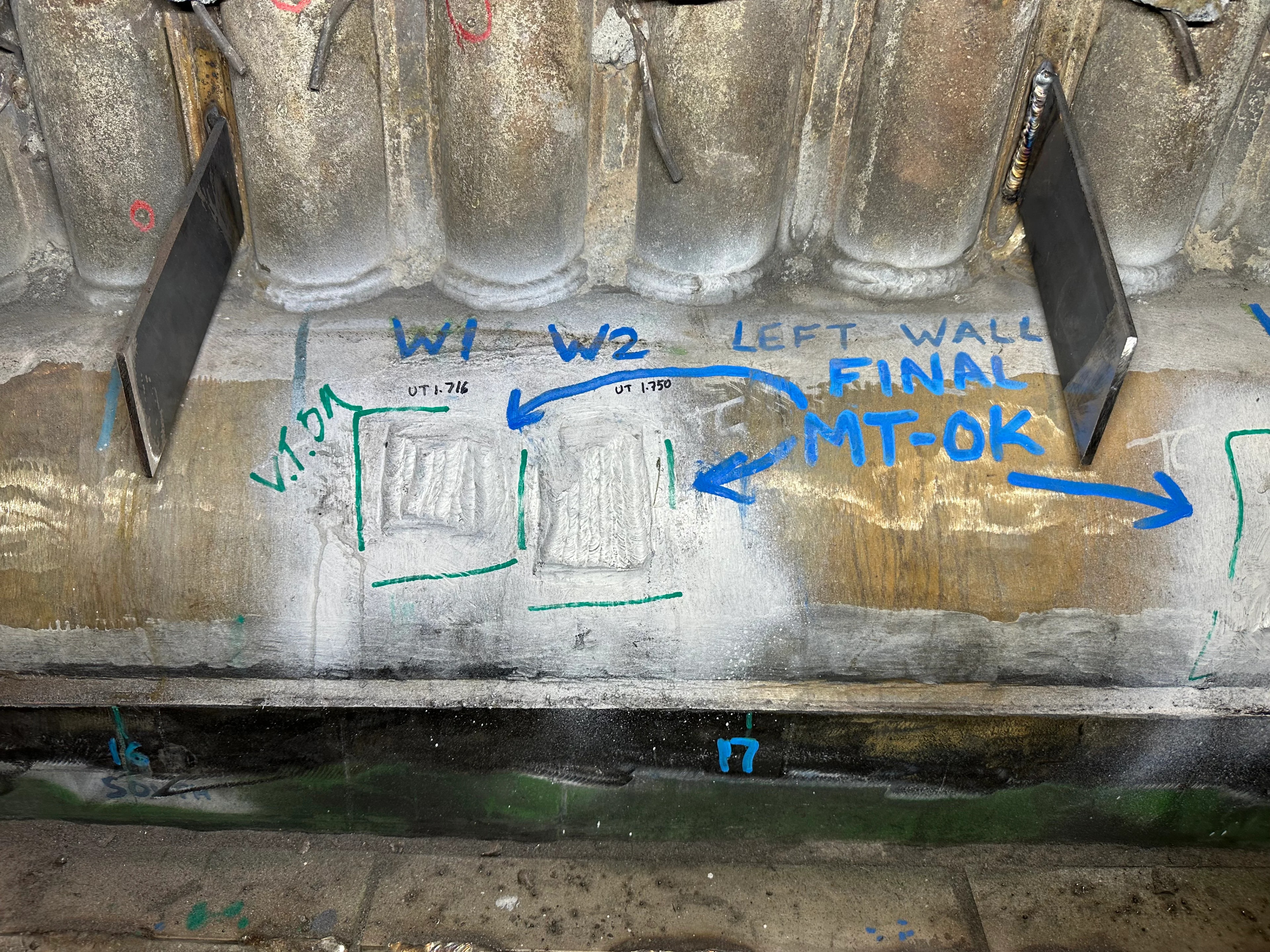

Los contratistas de reparación de calderas ampliaron sus equipos para excavar y reparar los colectores inferiores de las paredes laterales de forma continua, con ensayos no destructivos realizados inmediatamente después de los trabajos de reparación y con revisión y aprobación final de ingeniería.
La unidad volvió al servicio varios días después de la puesta en marcha prevista originalmente. Aunque el procedimiento de reparación aumentó los gastos de la parada y retrasó la puesta en marcha varios días, evitó una parada forzada estimada de 8 a 10 semanas y un gasto de millones de dólares.
8 a 10 semanas
Parada forzada estimada evitada
En comparación con la alternativa de reemplazar por completo los colectores.
$3–4 millones
Costo estimado del reemplazo completo
No incluía los ingresos perdidos mientras la unidad permaneciera fuera de servicio.
3 años
Inspecciones anuales completadas
El estado se mantiene conforme a lo documentado después de la reparación.
Historial de inspecciones de seguimiento
Los colectores inferiores se han inspeccionado anualmente durante los últimos tres años. El colector reparado permanece en el estado documentado cuando la unidad volvió al servicio después de las reparaciones.
